Комплексные инженерные решения для всех стадий разработки нефтяных месторождений

Предлагаем решения для каждой стадии разработки месторождения

Стадия 0. Подготовка месторождения к промышленной эксплуатации

Характеристики

Проведение опытно-промышленных работ (ОПР)

Проведение исследовательских работ (ИР) на скважинах (оценка ФЕС пластов и потенциала скважин; оценка интерференции скважин; проведение ГДИС, ГИС и др.)

Высокий газовый фактор - требуются отвод и утилизация излишков газа

Повышенный вынос ТВЧ - требуется снижение концентрации механических примесей

Наши решения: МКОС, ПКИОС

Мобильный Комплекс Освоения Скважин, Передвижной Комплекс для Исследования и Освоения Скважин

Функции

Исследование скважин

Освоение скважин

Подготовка продукции

Измерение и учет продукции

Оптимизация процессов добычи

Преимущества

Мобильность, установка на дорожные плиты

Не является объектом капитального строительства

До 15 дней от отгрузки до ввода в эксплуатацию

Непрерывный режим эксплуатации

Универсальность

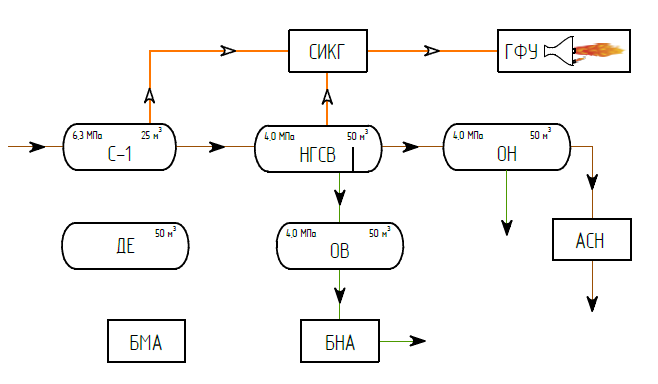

Принципиальная схема установки

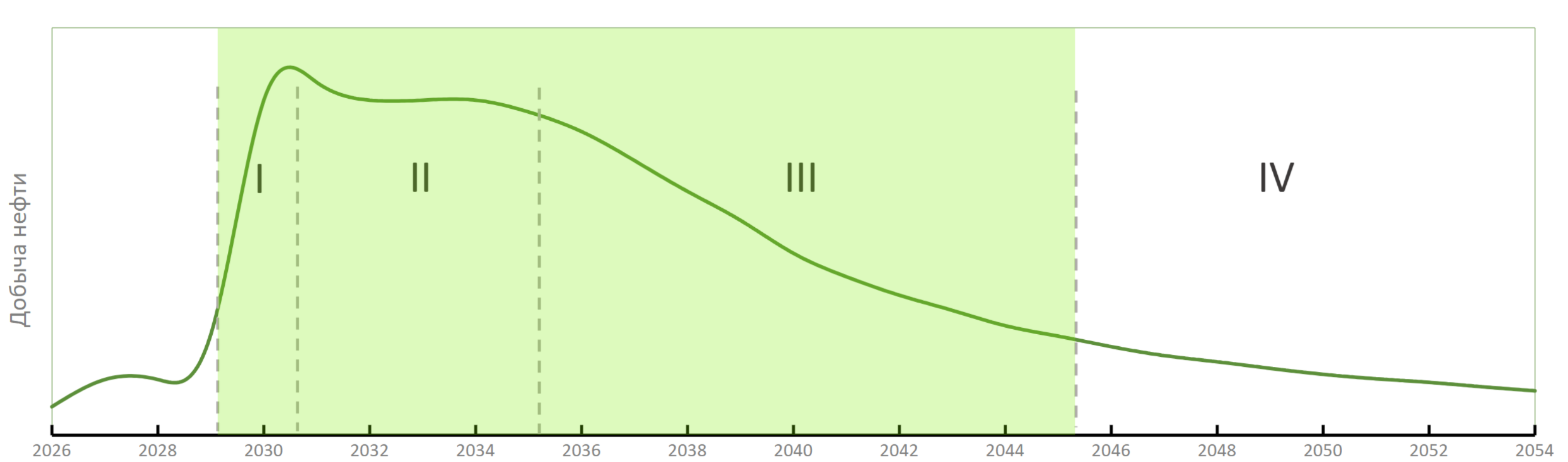

Стадия I. Интенсивное разбуривание месторождения

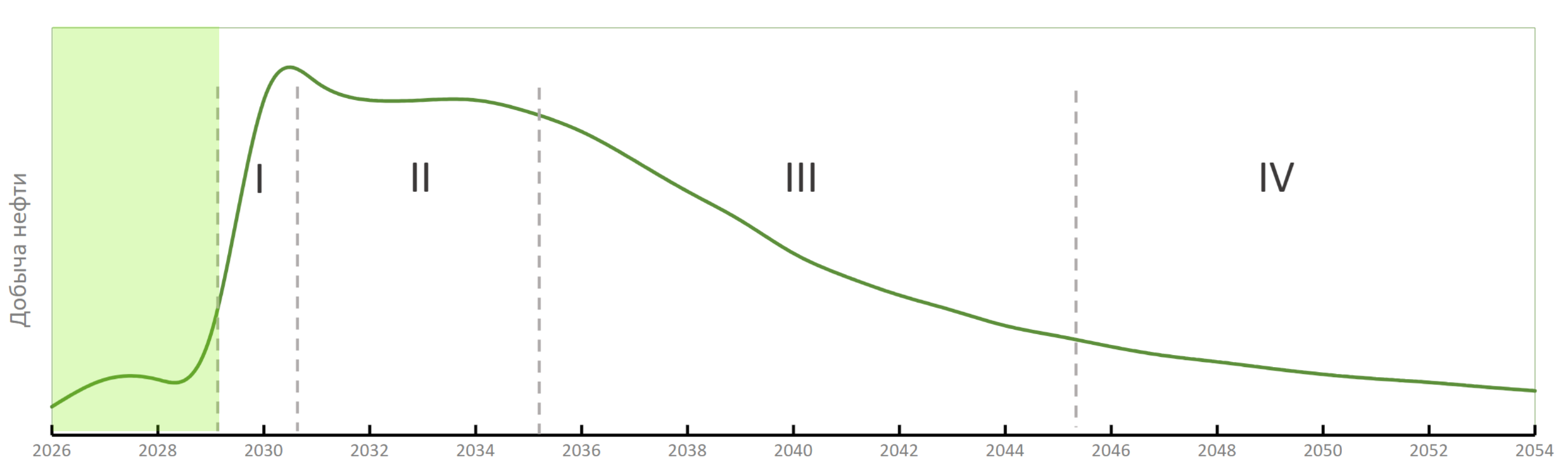

Стадия II. Постоянная высокая добыча
Стадия III. Падающая добыча

Характеристики

Стадия I

Активный ввод новых добывающих скважин в эксплуатацию

Высокая добыча ПНГ

Ввод системы ППД

Стадия II

Высокая добыча нефти и ПНГ

Инверсия фаз

Увеличение обводненности

Стадия III

Снижение добычи ПНГ

Снижение добычи нефти

Увеличение обводненности

Задачи

Стадия I

Требуется кратное увеличение производительности, оптимизация затрат

Стадии II и III

Разделение и подготовка скважинной продукции,

Полезное использование или утилизация попутно-добываемой воды и газа

Транспортировка товарной нефти и подтоварной воды

Наши решения: МУПН / МБСНУ

Мобильная Установка Подготовки Нефти, Малогабаритные блочные сепарационно-наливные установки

Функции

Подготовка нефти до требований ГОСТ

Подготовка и утилизация газа

Подготовка и закачка воды в систему ППД

Измерение и учет продукции

Оптимизация процессов добычи

Транспорт нефти, воды и газа

Преимущества

Мобильный безлюдный комплекс, установка на дорожные плиты

Оперативное увеличение производительности до 6000; 9000; 12000 м3/сут

До 30 дней от отгрузки до ввода в эксплуатацию

Универсальность

Автоматический контроль параметров добычи

Выдача рекомендаций по повышению эффективности эксплуатации

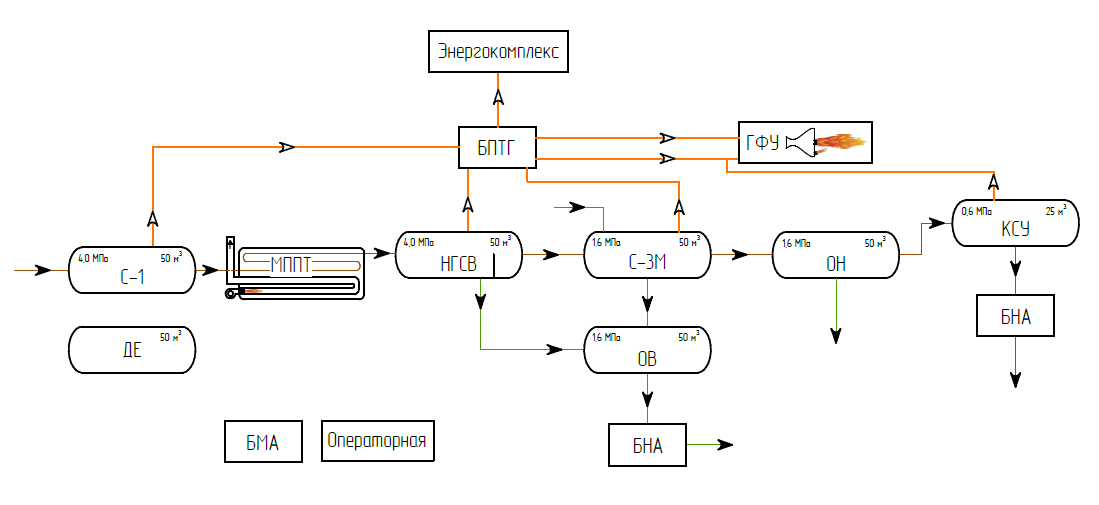

Принципиальная схема установки

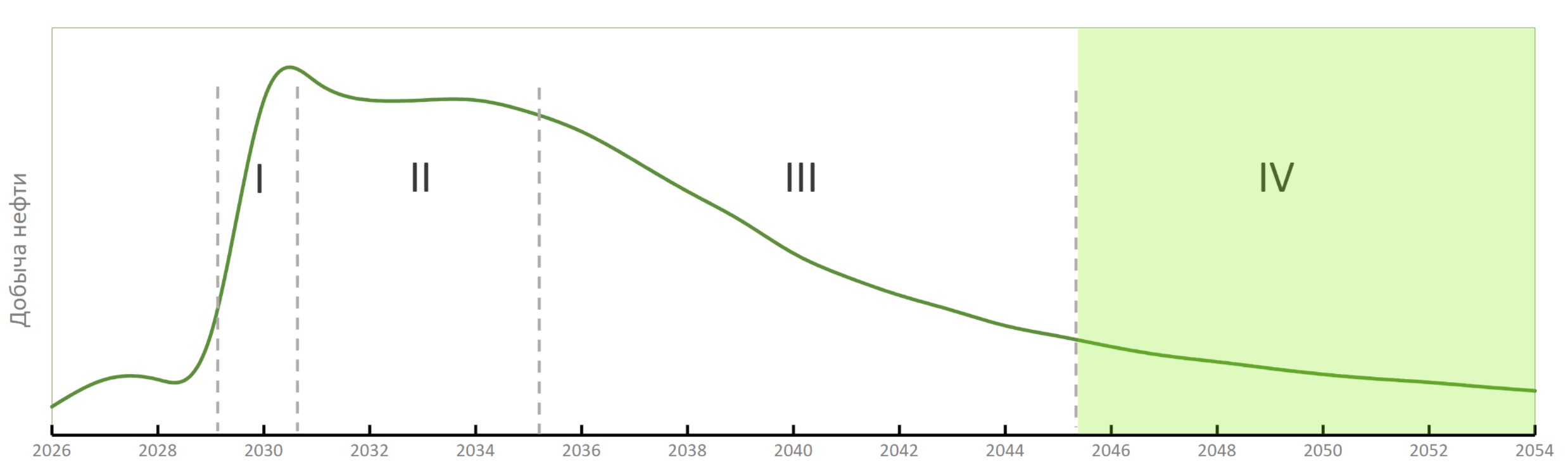

Стадия IV. Завершающая стадия разработки

Задачи и проблемы

Высокая обводненность продукции - требуется ранний сброс воды

Низкая рентабельность - требуется повышение экономической эффективности

Наше решение: МУПСВ

Мобильная Установка Предварительного Сброса Воды

Функции

Автономная подготовка пластовой воды для системы ППД непосредственно на кустовой площадке

Подготовка и утилизация ПНГ

Подготовка и транспорт воды

Подготовка и транспорт нефти

Оптимизация процессов добычи

Преимущества

Мобильный автоматизированный комплекс

Эффективность отделения воды > 90%

До 15 дней от отгрузки до ввода в эксплуатацию

Применение универсальных блоков сепарации

Не является объектом капитального строительства

Полезное использование газа (генерация электроэнергии, нагрев продукта)

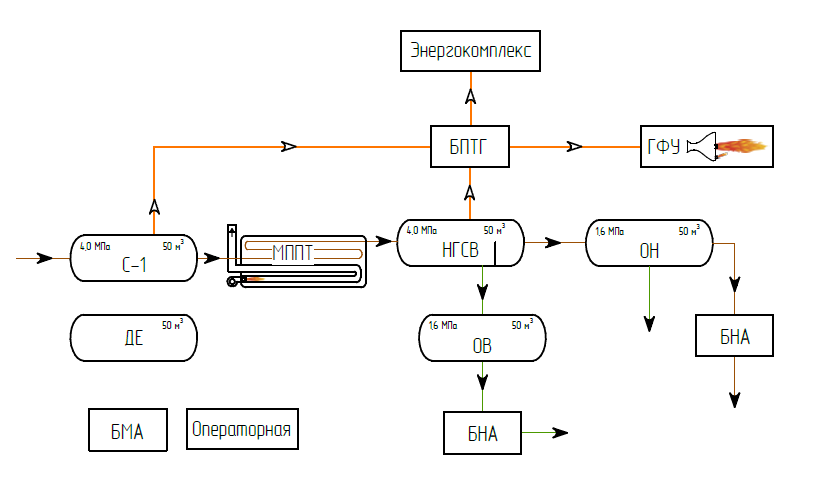

Принципиальная схема установки

Время работы

Пн - Пт

с 9:00 до 20:00

Адрес

105005, Москва, Посланников пер., д.3, стр.5

Контакты

info@stkengineering.ru

+7 (499) 404 05 25

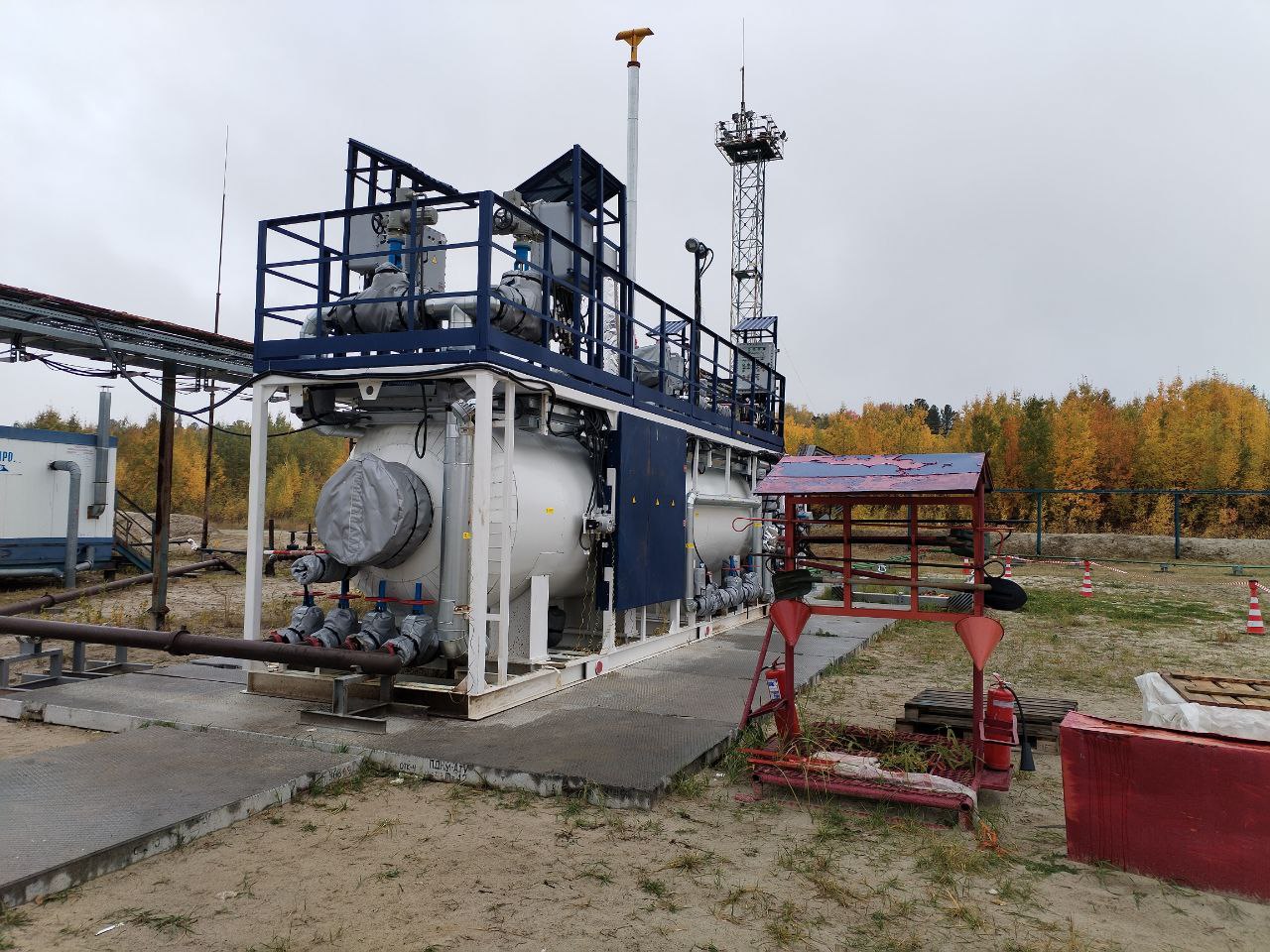

Мобильная установка предварительного сброса воды (МУПСВ)

Представляет собой высокотехнологичный комплекс, предназначенный для обработки газожидкостной смеси (ГЖС). Установкой обеспечивается сбор и сепарация ГЖС, включая эффективное отделение свободной пластовой воды.

Применение:

сепарация попутного нефтяного газа от жидкости с последующим использованием его на собственные нужды, подачей потребителю и сжиганием;
подготовка нефтяной эмульсии к разрушению путем подачи реагента-деэмульгатора, в частности, без дополнительного нагрева продукции скважин;
сепарация и обезвоживание нефти с последующей откачкой ее насосами внешней откачки;
сброса пластовой воды и ее подготовка для последующей подачи в систему поддержания пластового давления;

Опциональное оборудование

газовые расширители
нефтегазовый сепаратор со сбросом воды
сооружения для подготовки воды
дренажные системы
узел учета нефти, воды и газа
насосная станция
системы нагрева
блок дозирования реагента
факельная установка
ЗРА и КИП
блок управления и другое технологическое оборудование

Пробы до/после

Преимущества:

✔ точное измерение количества и параметров газожидкостной смеси;
✔ наличие модулей для глубокой очистки пластовой воды для удовлетворения экологическими стандартами и нормативными требованиями;
✔ местный и дистанционный контроль основных технологических параметров работы оборудования;
✔ местное и дистанционное управление запорно-регулирующей арматурой;
✔ местный и дистанционный контроль и сигнализация: температуры и давления, уровня жидкой фазы в сепараторе и МЦА, аварии регуляторов, давления газа после редуцирования, загазованности;
✔ слив жидкой фазы из оборудования.

МУСПВ соответствует требованиям:

Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» утвержденных приказом Ростехнадзора от 15.12.2020;

ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия;
ОСТ 26.260.18-2004 «Блоки технологические для газовой и нефтяной промышленности»;
ОСТ26.260.758-2003 «Конструкции металлические. Общие технические требования» в части металлоконструкций».
ПУЭ-7 «Правила устройства электроустановок. Издание 7».

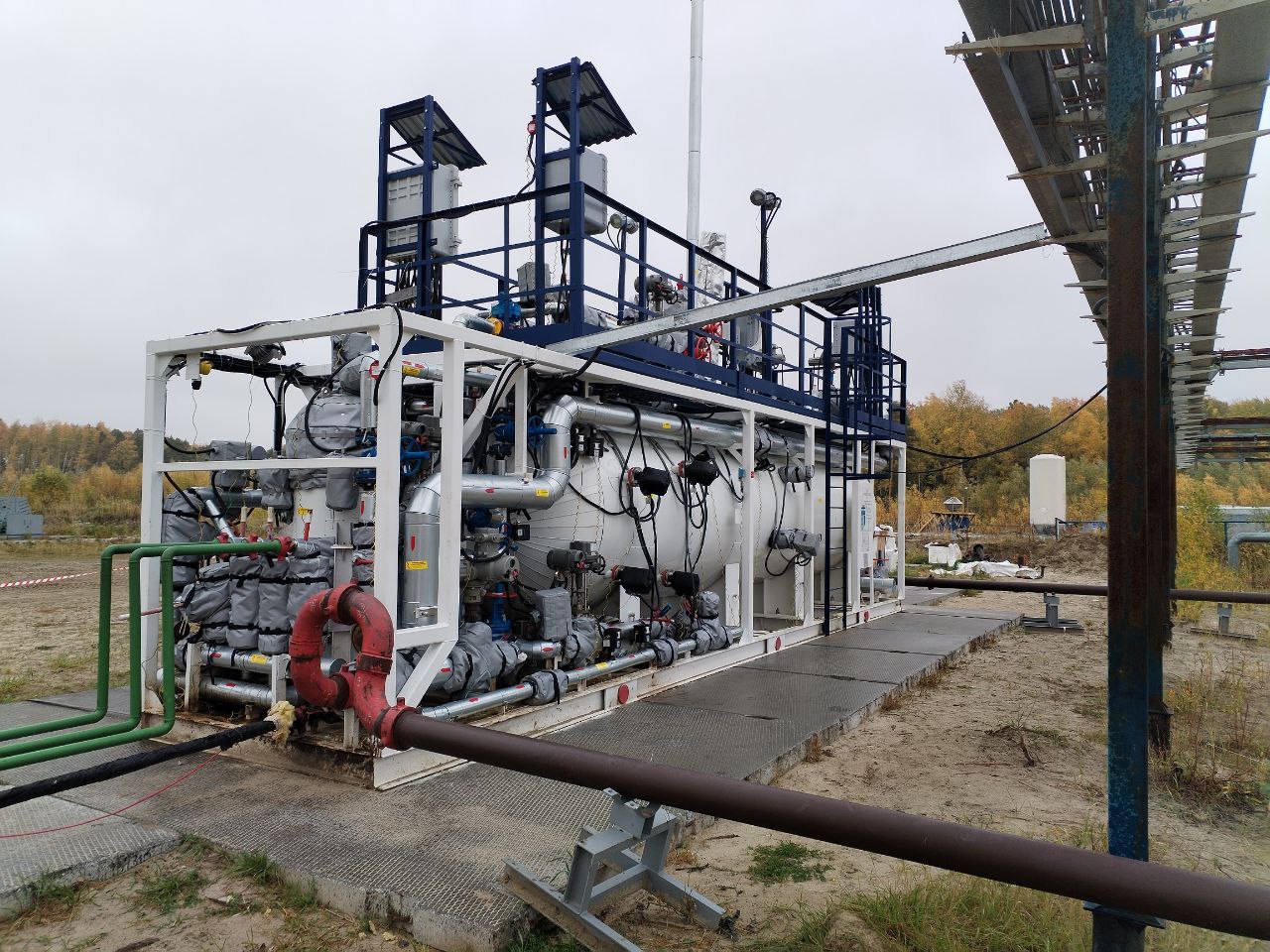

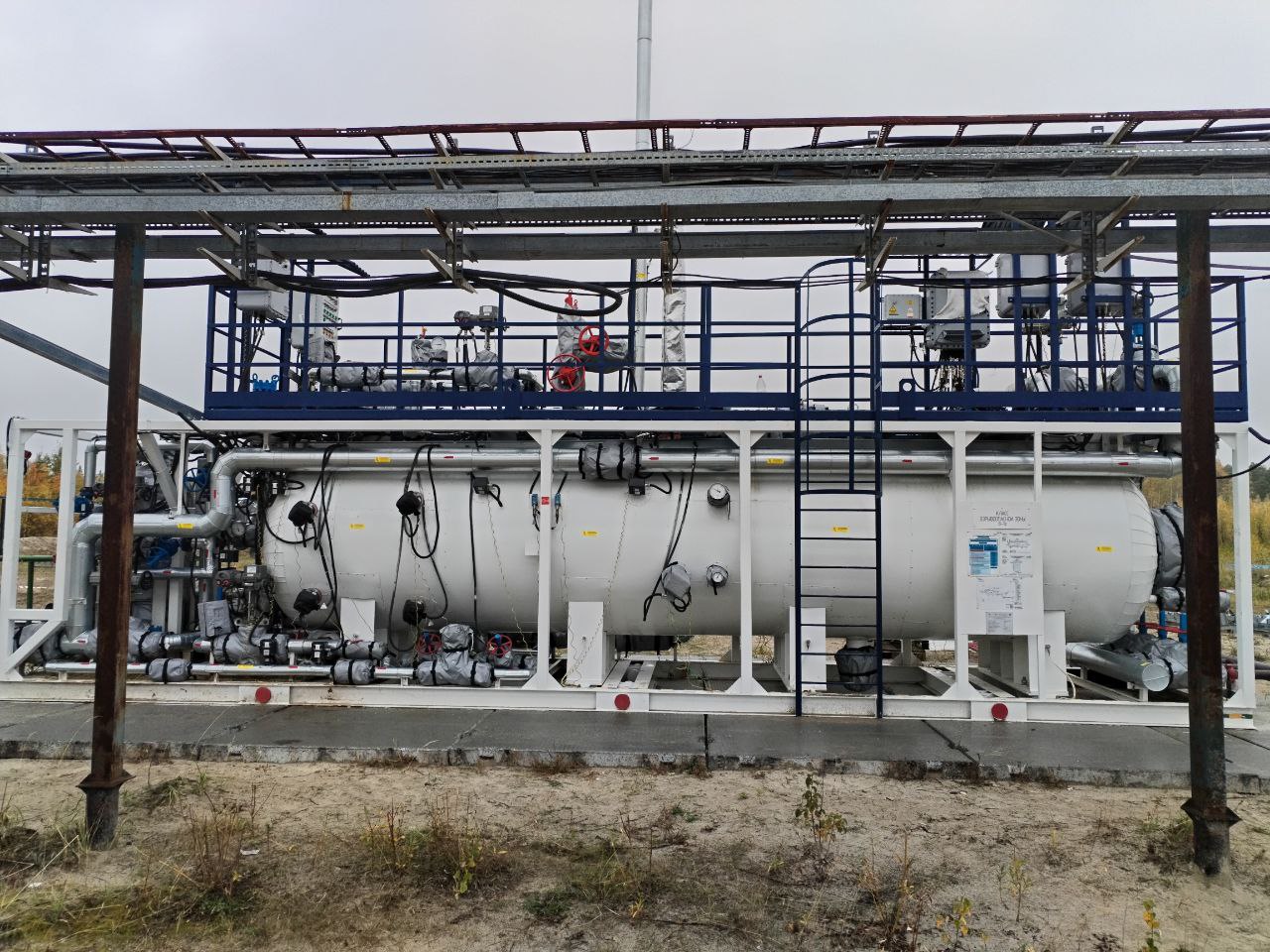

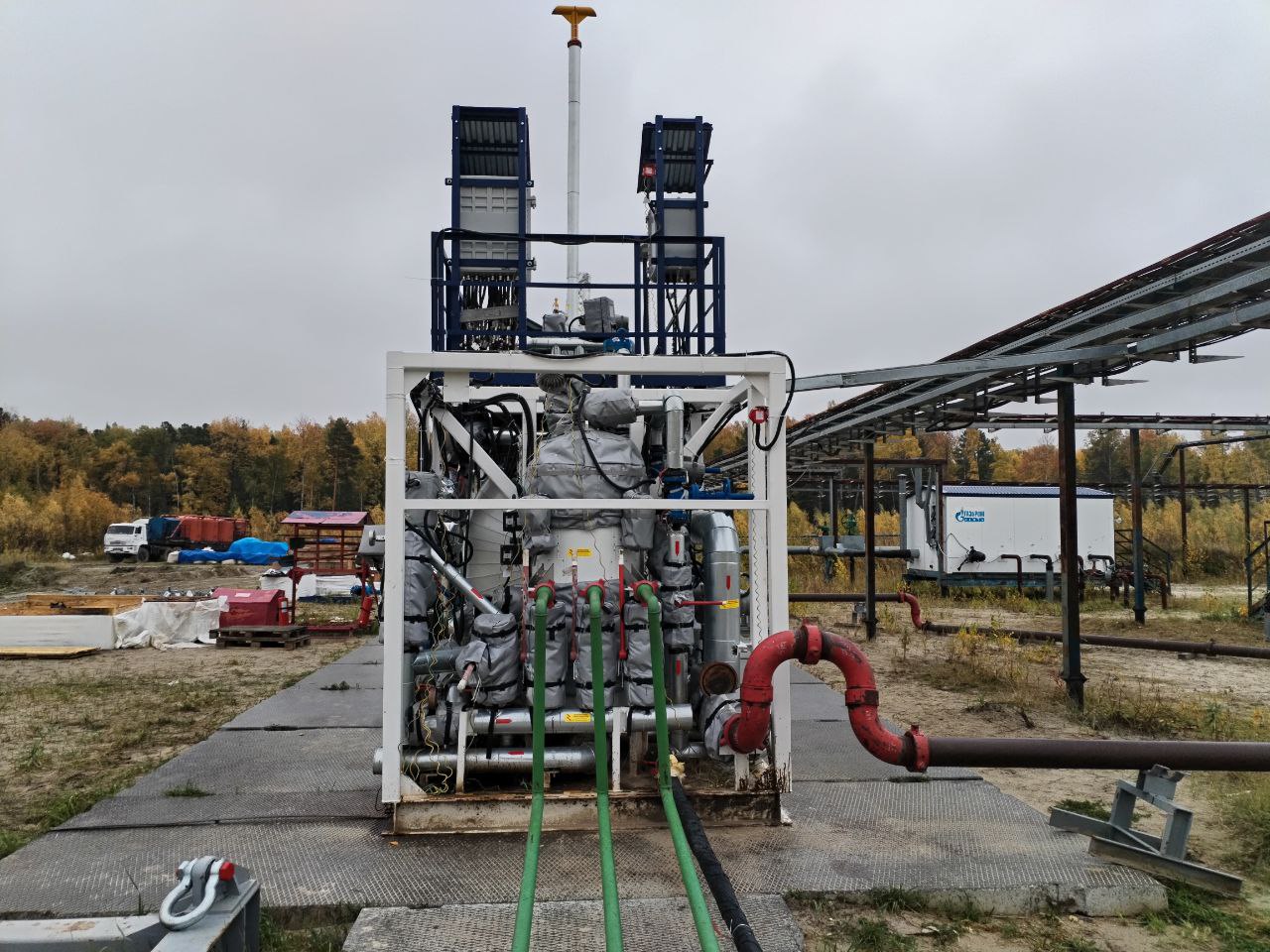

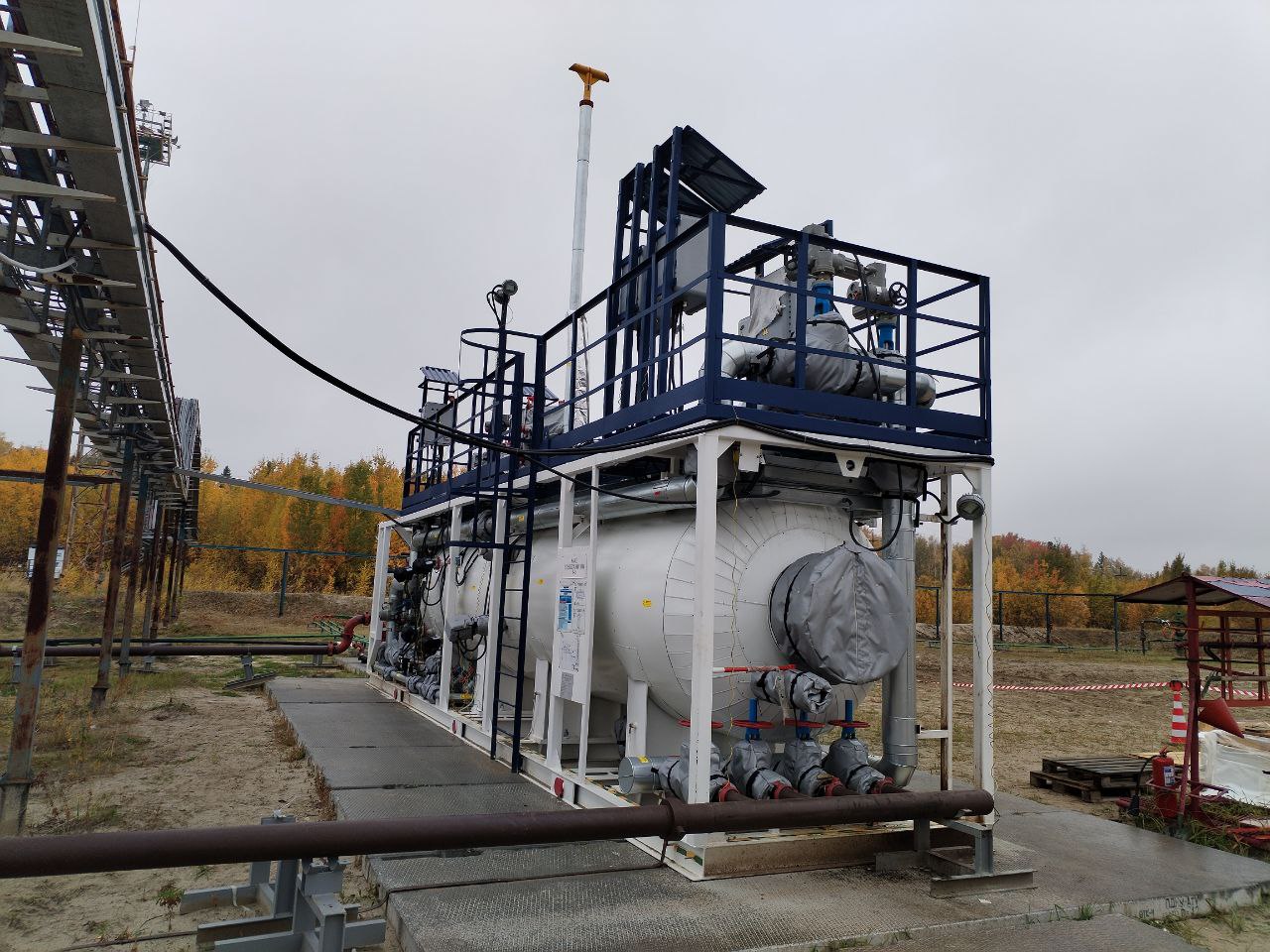

Мобильный комплекс освоения скважин (МКОС)

предназначен для подготовки добываемой жидкости до требуемых параметров на этапе освоения нефтяных месторождений.

Комплектация:

МКОС представляет собой совокупность блоков максимальной заводской готовности, которые могут монтироваться на шасси или сани. Габариты блоков также позволяют транспортировать их любым видом транспорта. При использовании мобильного комплекса освоения скважин (МКОС) есть возможность исключать отдельные блоки из технологической линии и использовать их на других объектах, либо добавлять новые блоки при необходимости.
МКОС состоит из следующих основных блоков (состав комплекса определяется на основе потребностей заказчика):

блок нефтегазового сепаратора НГС 1 ступени (отделение и отвод основного объема газа, снижение давления);
блоки трехфазных сепараторов НГСВ 2 и 3 ступеней (разделение жидкости на нефть и воду, отделение остаточного содержания газа, снижение давления до рабочего значения системы);
горизонтальная факельная установка ГФУ (утилизация отделенного газа);
дренажная емкость;
узел подготовки и учета газа;
узлы учета нефти и воды;
комплект мобильного трубопровода;
операторная.

Конструктивное исполнение:

Несущей конструкцией типового блока МКОС является силовая рама с каркасом для крепления технологических трубопроводов, оборудования и кабельных эстакад, площадок обслуживания. Под рамой предусмотрены сани с дышлом для передвижения блоков на различных видах транспорта. Блоки размещаются в один ярус на плитах. Также возможно исполнение блоков на шасси.
Закрытые блок-боксы состоят из основания, каркаса, выполненного из металлического профиля, закрытого снаружи трёхслойными сэндвич-панелями с утеплителем из минеральной ваты.
Двери изготовлены из металла и утеплены, имеют замки и другие стопорные устройства. Входные группы включают в себя защитные козырьки и ступени.
Для погрузочно-разгрузочных и монтажных работ имеются строповочные элементы.
Транспортирование может осуществляться железнодорожным, автомобильным или водным транспортом.

Преимущества:

компактные размеры установки;
мобильность системы в целом и блоков по отдельности;
возможность проектирования мобильного комплекса освоения скважин на заказ по индивидуальным характеристикам;
минимальные требования к подготовке площадки, на которой будет размещен МКОС;
собственное автономное обеспечение энергией во время монтажа;
модернизация отдельных блоков без необходимости замены целого комплекса;
универсальность отдельных блоков для вывода их из одного комплекса и монтажа на другом объекте.

Использование мобильного комплекса позволяет обеспечить сбор и обработку в реальном времени информации о состоянии процесса, хранение архивных данных и представление текущей и исторической информации специалистам для оперативного управления и анализа.

Технические характеристики:

Производительность по жидкости, м3/сут	до 3000 и выше
Производительность по газу, ст.м3/сут	до 2000000
Погрешность измерения массового расхода жидкости	не более 2,5%
Погрешность измерения объёмного расхода газа	не более 5%
Рабочее давление (расчётное), МПа	до 16
Температура окружающей среды, ̊С	от -60 до +50

Передвижные комплексы для исследования и освоения скважин (ПКИОС)

обеспечивают высокую точность и надёжность получаемых данных, что позволяет оперативно оценивать состояние скважин и разрабатывать эффективные стратегии их эксплуатации.

Применение:

1) Исследование скважин:

Проведение замеров дебита нефти, газа и воды.
Определение физико-химических характеристик добываемой продукции (температуры, давления, состава).
Оценка эффективности скважин и уточнение геологических параметров месторождения.

2) Освоение скважин:

Первичное освоение после бурения или капитального ремонта.
Удаление из ствола скважины бурового раствора и газов.
Увеличение дебита за счет ввода скважин в эксплуатацию с минимальными затратами.

3) Подготовка продукции:

Очистка нефти и газа от воды, песка и механических примесей с помощью сепарационного оборудования.
Подогрев продукции для улучшения характеристик потока.
Временное хранение в накопительных емкостях до транспортировки.

4) Измерение и учет продукции:

Установка узлов учета нефти, газа и воды для контроля добычи.
Автоматизация процесса измерений с передачей данных оператору.

5) Оптимизация процессов добычи:

Тестирование новых технологий подготовки продукции.
Временная замена или дублирование стационарных объектов на месторождении.
Адаптация оборудования к изменяющимся условиям эксплуатации.

Оборудование:

Оборудование ПКИОС выполнено в блочном исполнении на рамном основании. Блоки ПКИОС могут быть установлены:

на сани
на шасси
на полуприцеп

Блоки ПКИОС выполнены в открытом исполнении (при необходимости и по требованию Заказчика могут выполняться в укрытии). Комплектность ПКИОС определяется функциональностью оборудования: тестового сепаратора;

сепарационной установки;
установки предварительного сброса воды;
установки подготовки нефти;
установки подготовки газа.

В зависимости от условий Заказчика ПКИОС может укомплектовываться следующими блоками:

блок сепаратора нефтегазового установленный на раме, приваренной к саням;
2 блока емкости накопительной установленный на раме, приваренной к саням;
блок совмещенной вертикальной факельной установки;
стояк налива неагрессивных жидкостей;
контрольно-измерительные приборы;
система АСУТП;
мобильная операторная;
межблочная трубопроводная обвязка;
система кабельного электрообогрева;
запорно-регулирующая и предохранительная арматура;
контрольно-измерительные приборы;
автоматизированная система управления технологическим процесса (АСУ ТП).

Комплекс исследования и освоения скважин ПКИОС особенно востребован, при исследовании новых скважин, а также для проведения временных операций без строительства стационарных объектов.

Преимущества:

✔ Универсальность.
✔ Востребованность на месторождениях с удаленной инфраструктурой.
✔ Минимальные затраты на транспортировку и снижение времени простоя.
✔ Современные геофизическое оборудование и ПО .

Характеристики:

Рабочая среда	Продукция нефтегазовых, газоконденсатных скважин (нефть, газ, конденсат, пластовая вода)
Производительность, м3/сут
- по жидкости	от 1 до 500*
- по газу	от 1000 до 500 000*
Расчетное давление (на входе ПКИОС), МПа	1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 35,0
Содержание в продукции скважин:
- сероводорода H2S, % об.	До 6*
- углекислого газа СО2, %	До 2,5*
Погрешность измерения массового расхода жидкости, масс.	±2,5
Погрешность измерения объемного расхода газа, %	±5
Питание электрических цепей:
ток	переменный
напряжение, В	380
частота тока, Гц	50
Температура окружающей среды	От -60 до +50
Изделие	ремонтопригодное
Расчетная средняя наработка на отказ, час	Не менее 10000
Средний ресурс до капитального ремонта, ч	Не менее 43000
Срок службы, лет	20

* допускается изменение параметра по отдельному требованию Заказчика.

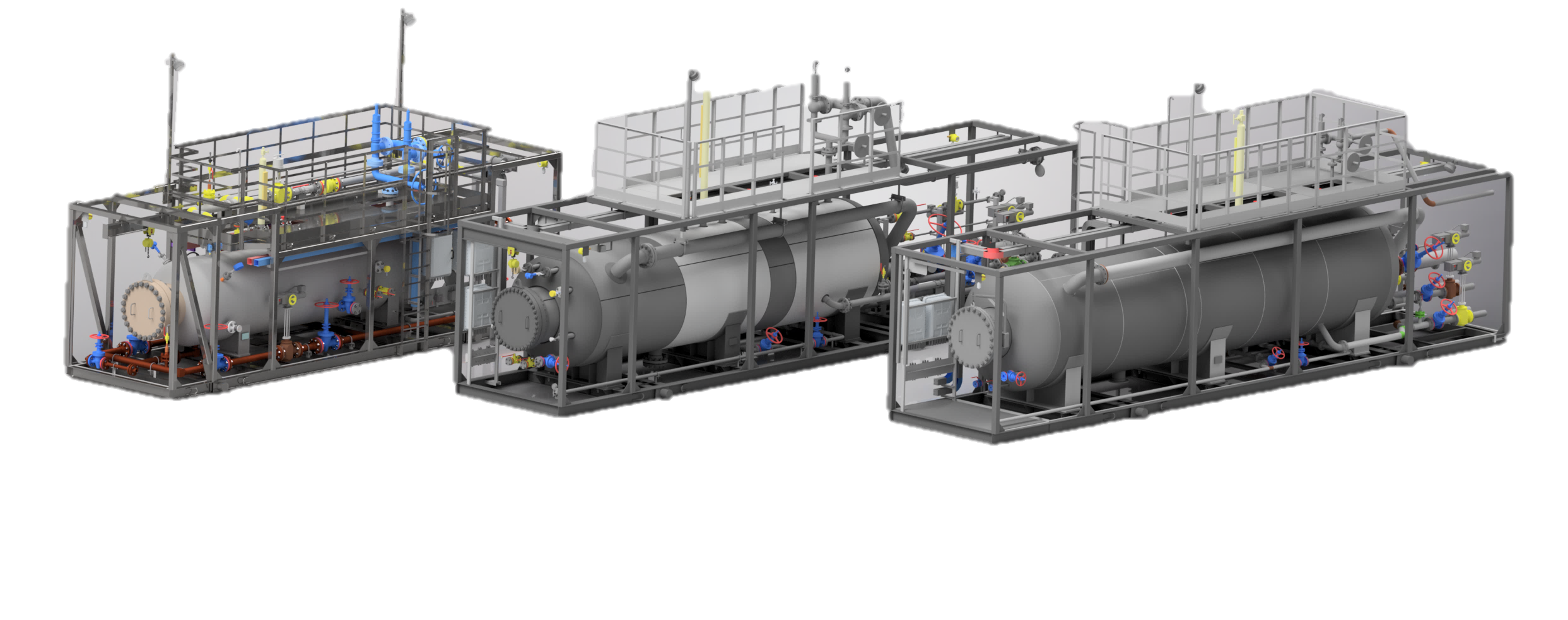

Мобильная установка подготовки нефти (МУПН)

Комплекс, подготавливающий нефть до требований ГОСТ Р 51858-2002 «Нефть. Общие технические условия» на нефтегазоконденсатных месторождениях

Преимущества:

✔ Применение мобильных блоков, изготовленных в рамках транспортных габаритов, обеспечивает сокращение сроков изготовления и ввода в эксплуатацию, снижение капитальных затрат;
✔ Отсутствие необходимости в подготовке фундаментов или свайного поля;
✔ Унификация применяемых блоков позволяет масштабировать объект подготовки   нефти. Существует возможность модернизировать МУПН и применять оборудование на других месторождениях   в случае необходимости релокации;
✔ Применение современных эффективных внутренних   устройств позволяет сократить пятно застройки и металлоёмкость установки;
✔ Возможность поэтапного освоения месторождения за счет масштабируемости технологии и   возможности добавления новых блоков   и технологических цепочек без остановки скважин.

Объем поставки:

МУПН состоит из следующих основных блоков (комплектация может быть изменена по требованию заказчика):

Блок входной гребенки УРД-1;
Нефтегазовые сепараторы входной ступени сепарации НГС-1,2;
Газовый сепаратор ГС-1;
Нефтегазовые сепараторы со сбросом воды глубокого обезвоживания НГСВ-1,2 (в комплекте блок учета пластовой воды);
Блок сепараторов КСУ-1,2;
Блок подогревателя нефтяной эмульсии П-1, П-2;
Насосные агрегаты перекачки нефти Н-1,Н-2;
Блок факельного хозяйства (горизонтальная факельная установка для утилизации пластовой воды и попутного нефтяного газа (ГФУ);
Блок подготовки и распределения топливного газа в комплекте с блоком учета газа (БПТГ);
Блок автоматической системы налива АЦ (на одновременную отгрузку четырех автоцистерн);
Блок учета и измерения качества нефти на выходе с МУПН (СИКН);
Блок подземной емкости с насосом для сбора дренажей с комплекса ЕД-1;
Блок подземной емкости с насосом для сбора теплоносителя подогревателя нефти ЕДТ-1;
Шкаф азотной рампы;
Свеча рассеивания;
Операторная с АРМ оператора.

Принципиальная схема комплекса

Характеристики:

Расход жидкости на входе: от 500 до 12000 м3/сут
Обводненность от 10 до 80%
Газовый фактор от 20 до 400 м3 / м3
Давление на входе от 1 до 6,3 МПа

Функционал:

разделение продукции скважин на нефть, газ (с дальнейшей транспортировкой либо сбросом на факел), пластовую воду (с доведением до необходимых параметров по количеству солей, твердых примесей, нефтепродуктов);
коммерческий учет обессоленной, а также обезвоженной нефти;
исследование и освоение нефтегазоконденсатных, газоконденсатных, нефтяных скважин, в которых присутствуют ограничения по подсоединению к трубопроводу Заказчика, либо не предусмотрена система сбора нефти;
сбора нефти с целью её дальнейшей транспортировки автотранспортом либо откачки в нефтепровод Заказчика.

Гарантийный срок – 12 месяцев со дня ввода в эксплуатацию.
Срок службы – не менее 20 лет.

Особенности:

Применение мобильных блоков, изготовленных в рамках транспортных габаритов, обеспечивает сокращение сроков изготовления и ввода в эксплуатацию, снижение капитальных затрат;
Отсутствие необходимости в подготовке фундаментов или свайного поля;
Унификация применяемых блоков позволяет масштабировать объект подготовки нефти. Существует возможность модернизировать МУПН и применять оборудование на других месторождениях в случае необходимости релокации;
Применение современных эффективных внутренних устройств позволяет сократить пятно застройки и металлоёмкость установки;
Возможность поэтапного освоения месторождения за счет масштабируемости технологии и возможности добавления новых блоков и технологических цепочек без остановки скважин.

Малогабаритные блочные сепарационно-наливные установки (МБСНУ)

Комплексное решение для сепарации, налива и утилизации ПНГ

Функционал:

Сепарация – разделение жидкости и газа при различных давлениях.
Налив продукции – закачка подготовленной нефти в автоцистерны.
Утилизация ПНГ – сжигание попутного газа на факельной установке.

Применение:

Исследование и освоение скважин.
Добыча на малодебитных и разведочных месторождениях.
Временные промысловые операции с необходимостью сепарации и налива.

Оборудование:

Технологические блоки выполняются в транспортабельных модулях для обеспечения возможности доставки автомобильным, железнодорожным или морским транспортом к объектам обустройства месторождения.

Модули поставляются в максимальной степени заводской готовности на раме либо на шасси. Оба варианта не требуют досборки на объекте. На месте эксплуатации блоки соединяются с помощью быстроразъёмных соединений в единую установку.

Комплект оборудования МБСНУ разрабатывается и изготавливается в соответствии с действующими нормами и правилами в нефтяной и газовой промышленности, соответствует требованиям и правилам пожарной безопасности. Состав комплекта оборудования может быть изменён заводом-изготовителем по согласованию с Заказчиком.

Ключевым составным элементом МБСНУ является входной сепаратор, который оснащается современными внутренними устройствами для возможности максимальной дегазации эмульсии, а также для достаточной очистки отводимого газа от капельной жидкости.
Входной сепаратор оснащается расходомером газовым для контроля расхода газа высокого давления, отводимого на сжигание.
Для окончательной дегазации и осуществления запаса хранения нефти применяются буферные емкости нефти. Объем и количество буферных емкостей рассчитывается исходя из производительности установки по жидкости и требований Заказчика.
Газ высокого и низкого давления после замера сжигается на горизонтальной факельной установке совмещенной.
Отгрузка нефти в автоцистерны осуществляется автоматическими системами налива, оснащенными оборудованием для замера отгружаемой эмульсии.
МБСНУ поставляется комплектно с блоком операторной на раме или шасси.

Гарантийный срок – 12 месяцев со дня ввода в эксплуатацию.
Срок службы – не менее 20 лет.

Преимущества:

✔ Монтируется на устьях и кустах нефтяных скважин, а также в системах сбора и транспорта нефти
✔ Возможность применения на месторождениях, не обеспеченных электроэнергией
✔ Низкая стоимость установки при значительном КПД обеспечивает быструю окупаемость вложенных средств
✔ Мобильность конструкции позволяет осуществить переброску установки и выполнить пуско-наладочные работы в кратчайшие сроки
✔ Короткие сроки строительно-монтажных работ, небольшая площадь застройки
✔ Может эксплуатироваться в том числе в условиях Западной Сибири и Крайнего Севера в районах с температурой окружающей среды от +50°С до -58°С
✔ Применение позволяет сократить комплекс задач по обустройству месторождения, исключив стадии согласования проекта и получения разрешительной документации

Характеристики:

Производительность по жидкости: 200 мЗ/сут
Производительность по нефти: 200 мЗ/сут
Производительность по газу: до 13000 н. мЗ/сут‐Газовый фактор: до 65 м3/т
Температура рабочей среды на входе: +10°С
Рабочая среда: нефть, газ, пластовая вода
Давление сепарации: 0,5…0,1 МПа
Давление на входе в установку: до 1,0 МПа
Давление на выходе с установки: 0,06 МПа
Плотность нефти, при 20°С: 890 кг/м3
Плотность газа при н.у.: 0,89 кг/мЗ
Содержание в нефти парафина: до 15 % масс.
Содержание в нефти смол: до 16 % масс.

Принципиальная схема комплекса
