Технические характеристики
Рабочее давление, МПа, не более	4,0
Пропускная способность, м3/ч	5-500
Рабочая температура продукта, С	до 90
Зона действия,м, не более	6
Усилие при управлении устройством в пределах рабочей зоны, Н, не более	50
Усилие при управлении устройством в пределах рабочей зоны, Н, не более	50
Усилие при управлении устройством в пределах рабочей зоны, Н, не более	50

Технические характеристики
Рабочее давление, МПа, не более	4,0
Пропускная способность, м3/ч	5-500
Рабочая температура продукта, С	до 90
Зона действия,м, не более	6
Усилие при управлении устройством в пределах рабочей зоны, Н, не более	50
Усилие при управлении устройством в пределах рабочей зоны, Н, не более	50
Усилие при управлении устройством в пределах рабочей зоны, Н, не более	50

Приведены виды окна пользовательского интерфейса.
Программное обеспечение предназначено для контроля и управления технологическим процессом

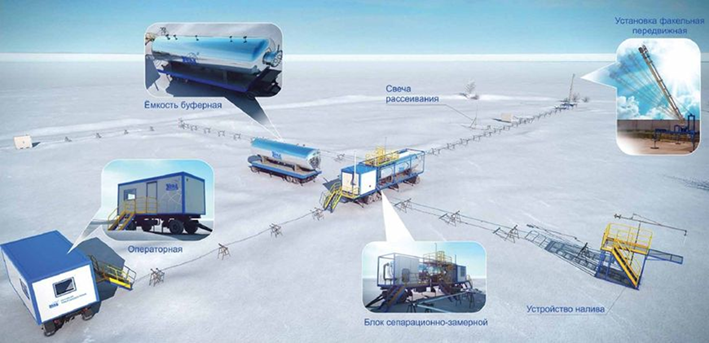

Состав модульной автоматизированной системы на примере системы герметичного верхнего налива

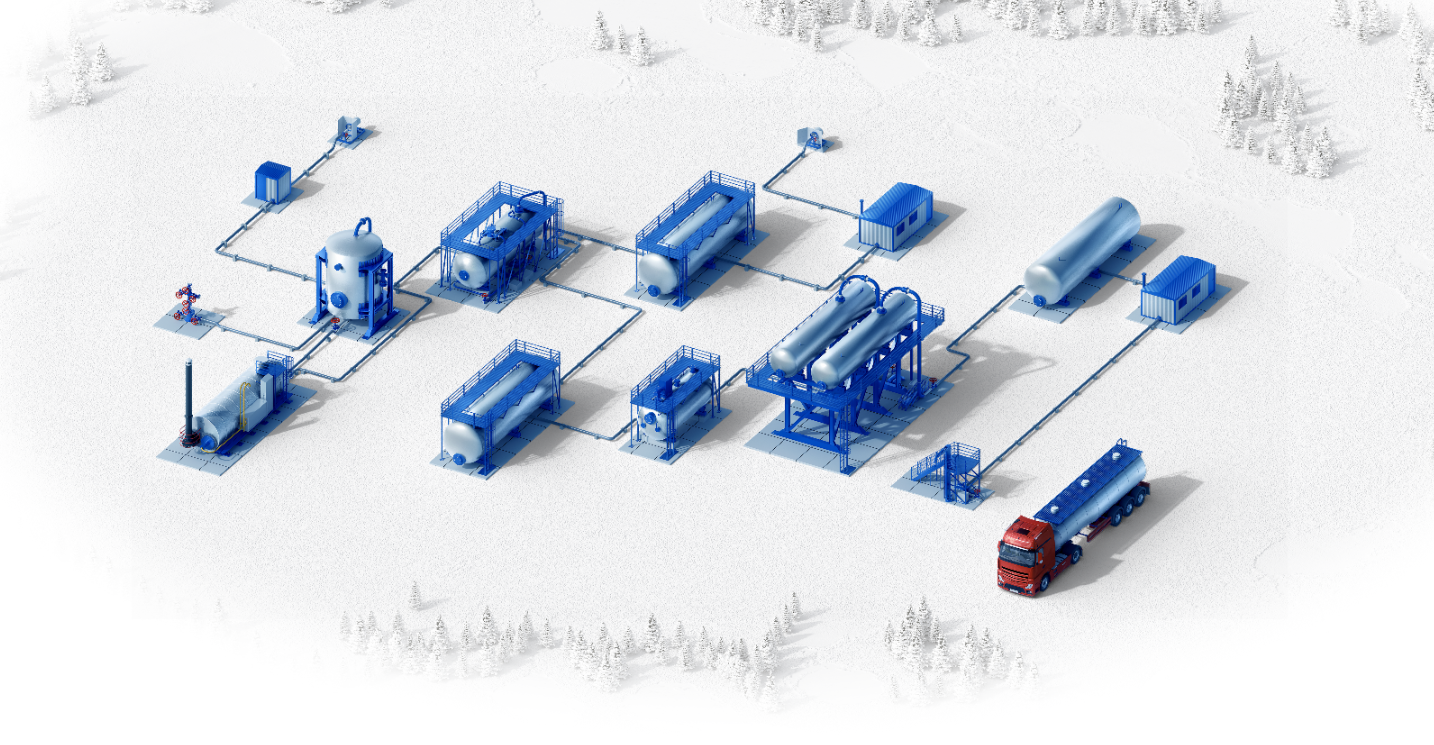

Пример использования установок слива и налива в автомобильные и железнодорожные цистерны.

Установки измерительные предназначены для автоматизированного измерения количества нефти по ГОСТ Р 51858-2002, нефтепродуктов и других жидкостей в единицах массы и объёма при их выдаче и приеме.

Область применения

Область применения – управление процессом налива (слива) при проведении учетно-расчетных операций, перекачки продуктов на АЗС, нефтебазах и нефтеперерабатывающих заводах, а также для организации оптовой торговли нефтепродуктами в составе мини терминалов или в составе наливных эстакад.

Установка слива, налива

Преимущества:

измерения непосредственно на скважине в режиме «реального времени»;
обеспечение 100% замеряемости скважины;
отсутствие сепарационной емкости, нет необходимости в регистрации сосуда, работающего под давлением;
высокая надежность обеспечивается минимальным количеством ЗРА, а также эффективным режимом эксплуатации, при котором уменьшается количество циклов открытия/закрытия ЗРА;
меньшее энергопотребление по сравнению с модульными блочными зданиями;
преобразователи расхода настраиваются непосредственно на заводе-изготовителе, отсутствие необходимости проведения частых калибровок расходомером на скважине при смене режима работы скважины;
уменьшенные габариты по сравнению с традиционными ИУ сепараторного типа;
отсутствие радиоактивных элементов в составе ИУ;
минимальное время на подключение установки к скважине, возможность оперативного перемещения установки на другой куст по дорогам общественного пользования без необходимости оформления разрешения на провоз;

Технические характеристики:
Рабочее давление, МПа	4; 6,3; 10
Дебит по жёсткости, т/сут	400/800/1500
Дебит по газу, нм3/сут	100000/250000/500000/1000000/1500000
Содержание H2S, до, %	2, 6, 25
Габариты, ДШВ, мм	330023002700

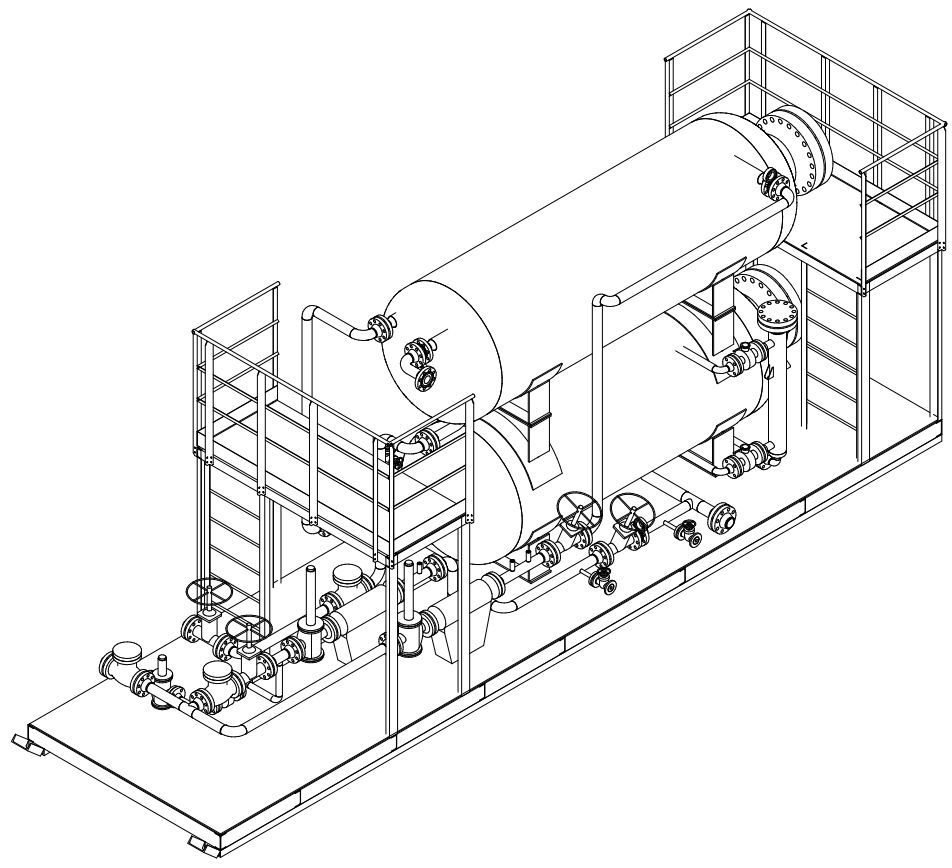

Жидкая фаза поступает в горизонтальную гравитационную часть в которой происходит окончательное разгазирование жидкой фазы. После чего из горизонтальной части выводится отделившийся газ и смешивается с основным потоком газа и направляется на измерение. Отделившаяся жидкость направляется также отправляется на измерение.

Газожидкостная смесь подается во входную вертикальную часть трубопровода через штуцер входа расположенный тангенциально и проходит через спиральный канал, служащий для разделения газожидкостной смеси на жидкую фазу и газовую фазу. В вертикальной части установлено сепарационное устройство; Капли жидкости под действием инерционных сил осаждается на стенках корпуса трубопровода и жидкость стекает в нижнюю часть трубопровода; Отделившийся газ, пройдя спиральный канал, поднимается в верхнюю центральную часть сепарационного устройства, где установлен центробежный элемент обеспечивающий доочистку газа от капельной жидкости; Газ выводится через штуцер выхода газа. Устройство подобрано таким образом, чтобы обеспечить оптимальную работу во всем диапазоне производительностей;

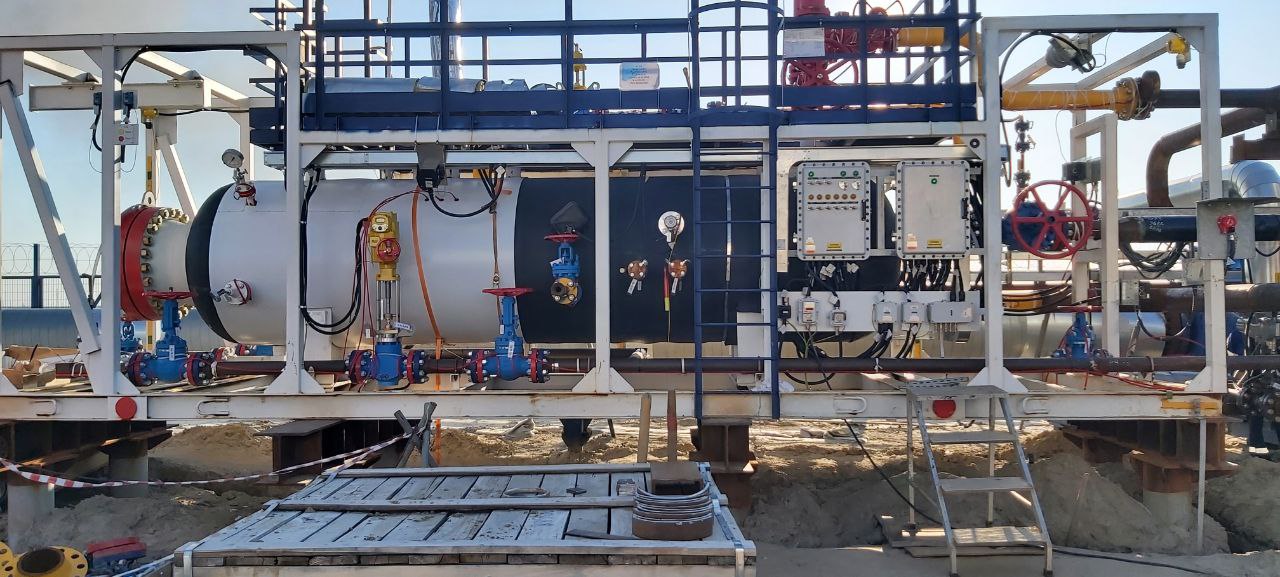

Установка измерительная «БАРС» с системой газоотделительных трубопроводов(СГТ) открытого типа предназначена для индивидуального измерения дебита нефтяных скважин.

УСТАНОВКИ ИЗМЕРИТЕЛЬНЫЕ БЕССЕПАРАЦИОННЫЕ

Производительность по жидкости, м3/сут	до 3000 и выше
Производительность по газу, ст.м3/сут	до 2000000
Погрешность измерения массового расхода жидкости	не более 2,5%
Погрешность измерения объёмного расхода газа	не более 5%
Рабочее давление (расчётное), МПа	до 16
Температура окружающей среды, ̊С	от -60 до +50

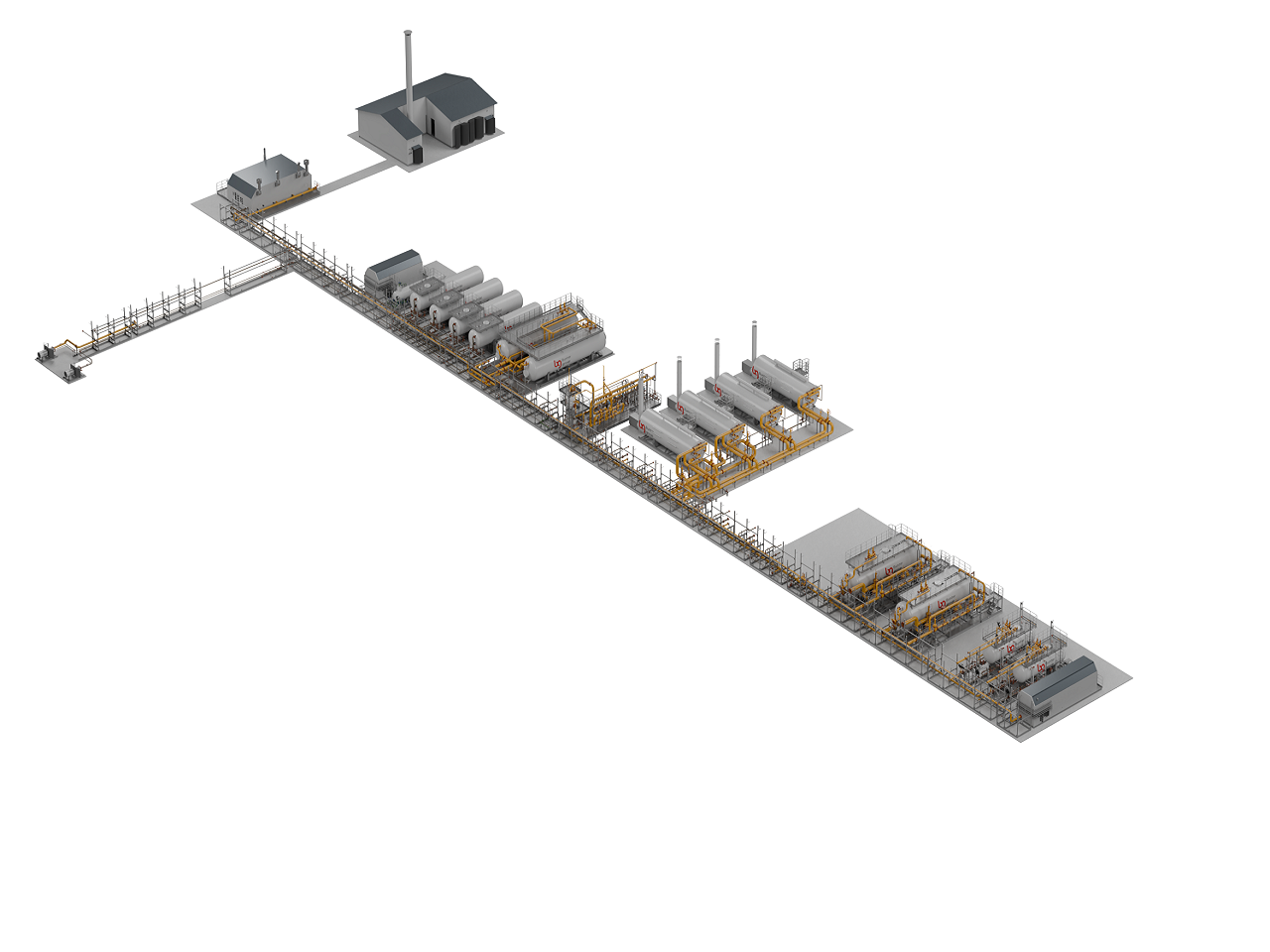

Производительность
- по жидкости, тонн	100-10000
- по нефти, тонн	50-8000
- по газу, тыс. нм3/сут	100-3000
Обводненность нефти, % об
- на входе	не ограничена
- на выходе	до 0,5%
Качество подготовленной нефти	ГОСТ Р51858-02
Содержание в подготовленной воде, мг/л
- нефтепродуктов	10-40
- мехпримесей	10-40
Температура района строительства	-60, +50°С

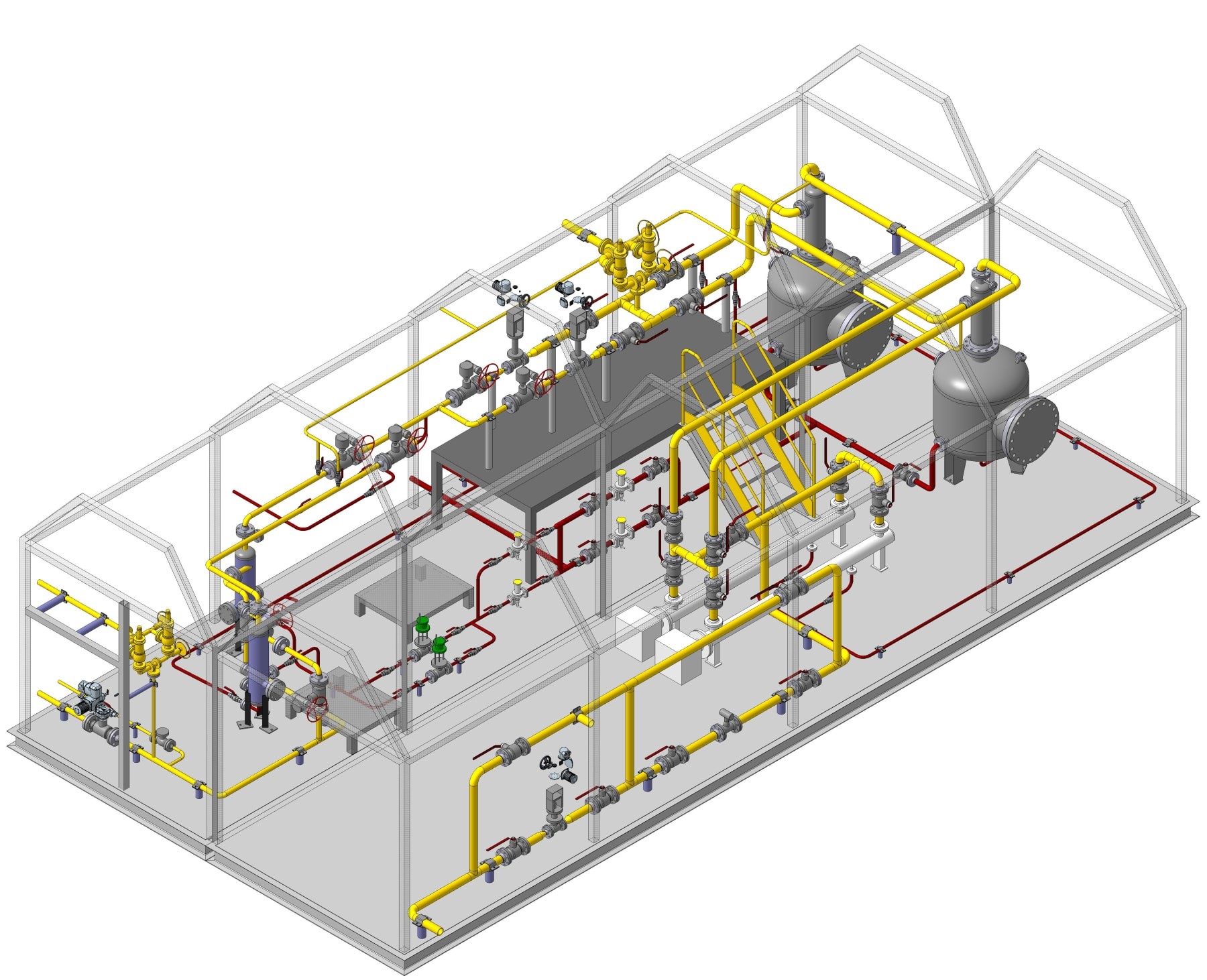

Рабочая среда	Природный газ, попутный газ, газовый конденсат
Производительность, нм3/ч	500…2000000
Температура рабочей среды, °С	-60…+300
Расчетное давление, МПа	0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0; 12,0; 16,0; 25,0
Средняя наработка на отказ	не менее 8400 ч.
Средний ресурс до капитального ремонта	не менее 43000 ч.
Срок службы (расчетный)	не менее 20 лет

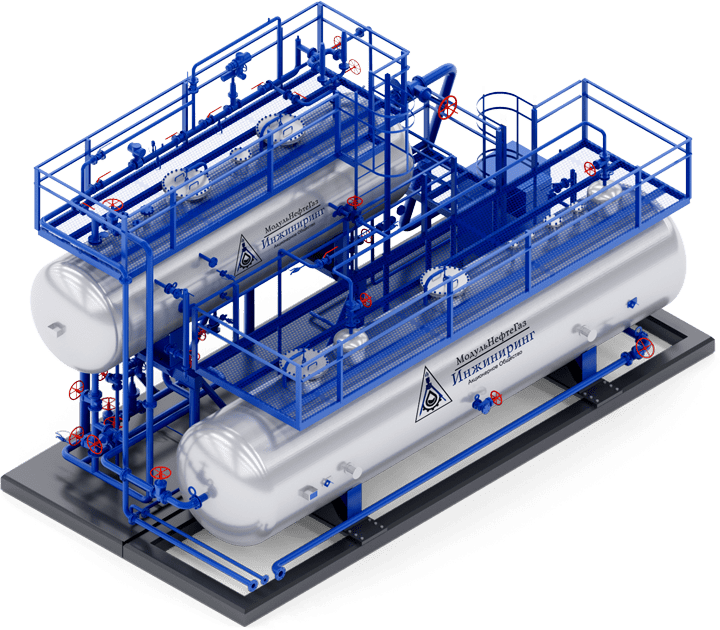

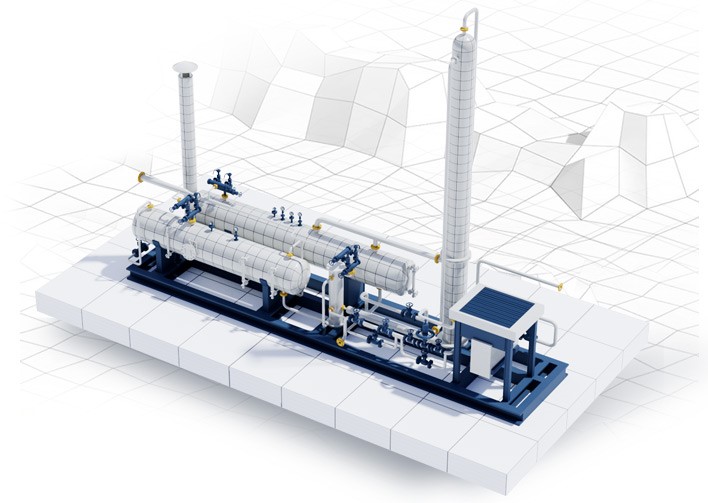

Производительность по жидкости, т/сут.	в соответствии с требованиями Заказчика
Объем аппарата, м3	в соответствии с требованиями Заказчика
Рабочая среда	нефть, пластовая вода, попутный газ
Среда в подогревателе	попутный газ и продукты его сгорания
Рабочее давление, МПа	0,6; 1,0; 1,6
Плотность нефти при t=20ºC, кг/м3	820-910
Вязкость нефти при t=20ºC, МПахсек.	до 68
Плотность воды при t=20ºC, кг/м3	1000-1050
Температура среды на входе в установку, ºC	от +10 до +25
Температура среды на выходе из установки, ºC	от +25 до +40
Расчетная температура стенки, ºC	100
Минимальная температура установки под давлением, ºC	-60
Способ нагрева эмульсии	без подогрева для легких нефтей с встроенным нагревателем для средних нефтей с автономным нагревателем для тяжелых нефтей
Обводненность нефтяной эмульсии на входе, % мас., не более	90
Газосодержание в нефтяной эмульсии на входе в установку, нм3/т, не более	50
Содержание механических примесей в нефтяной эмульсии на входе в установку, мг/дм3, не более	200
Обводненность нефтяной эмульсии на выходе, % масс.	3-5 (для легких нефтей плотностью до 850 кг/м3, с ориентировочным временем пребывания в аппарате до 20 мин.) 5-8 (для средних нефтей плотностью 850-870 кг/м3, с ориентировочным временем пребывания в аппарате до 37 мин.) до 12 (для тяжелых нефтей плотностью 870-895 гк/м3, с ориентировочным временем пребывания в аппарате до 60 мин.)
Содержание нефти в воде на выходе, % мас.	в соответствии с требованиями Заказчика
Содержание механических примесей в воде на выходе, % мас.	в соответствии с требованиями Заказчика

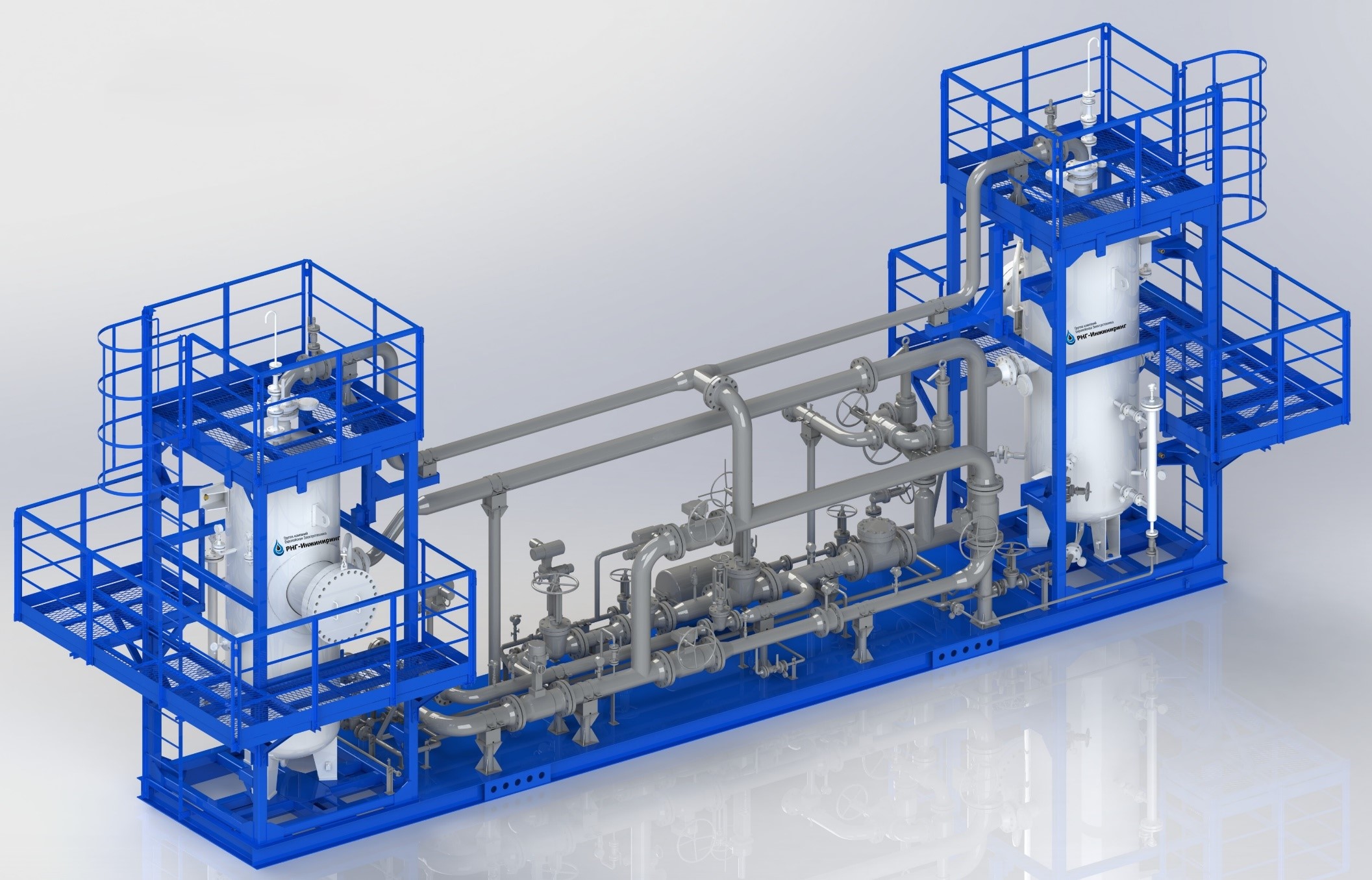

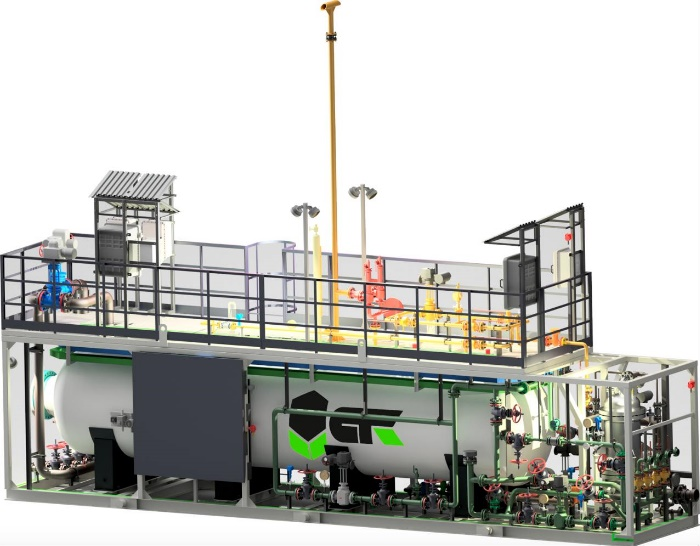

Рабочая среда	Продукция нефтегазовых, газоконденсатных скважин (нефть, газ, конденсат, пластовая вода)
Производительность, м3/сут
- по жидкости	от 1 до 500*
- по газу	от 1000 до 500 000*
Расчетное давление (на входе ПКИОС), МПа	1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 35,0
Содержание в продукции скважин:
- сероводорода H2S, % об.	До 6*
- углекислого газа СО2, %	До 2,5*
Погрешность измерения массового расхода жидкости, масс.	±2,5
Погрешность измерения объемного расхода газа, %	±5
Питание электрических цепей:
ток	переменный
напряжение, В	380
частота тока, Гц	50
Температура окружающей среды	От -60 до +50
Изделие	ремонтопригодное
Расчетная средняя наработка на отказ, час	Не менее 10000
Средний ресурс до капитального ремонта, ч	Не менее 43000
Срок службы, лет	20

Конструктивное исполнение	Блочная (с возможностью передислокации блоков автомобильным транспортом по промысловым дорогам, штабелирования блоков в 2 яруса на время транспортировки морским транспортом). Силовая рама каркаса технологического оборудования является основанием блока
Режим работы установки	непрерывный

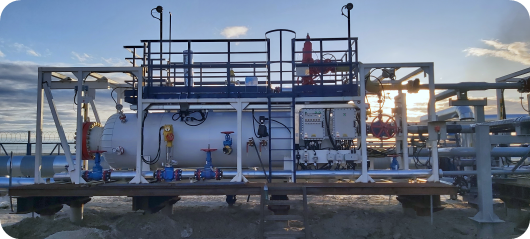

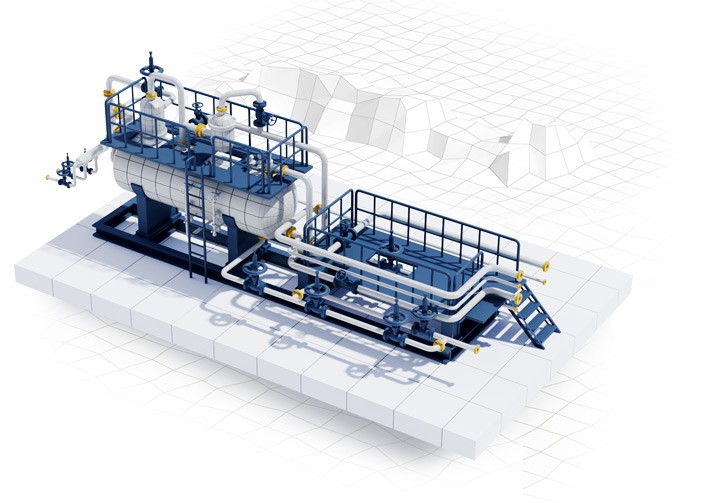

Рабочая среда	Газожидкостная смесь (нефть, пластовая вода, нефтяной газ)
Расход жидкости, м3/сут	от 400 до 1600
Газовый фактор, м3/м3	от 80 до 160
Давление на входе рабочее, МПа	от 0,35 до 4,0
Давление на входе расчетное, МПа	от 4,0
Температура рабочей среды на входе в блок, °С	от -5 до +50
Содержание воды в нефти на входе, %	от 0,5 до 85
Климатическое исполнение по ГОСТ 15150-69	ХЛ1
Срок службы, лет	До 25

Производительность по жидкости, млн. т/год:	По требованию заказчика
- по нефти, т/сут (расчетная)	По требованию заказчика
- по газу, млн.нмз/сут (расчетная)	По требованию заказчика
Содержание воды в нефти, % масс.
- на входе	до 30
- на выходе	до 0,5
Требования к качеству товарной нефти	по ГОСТ 51858-2002
Содержание в подготовленной воде, мг/л
- нефтепродуктов	до 40 (и ниже по требованию заказчика)
- механических примесей	до 40 (и ниже по требованию заказчика)
Температура окружающей среды, ºС	от -60 до +50
Срок службы, не менее, лет	25

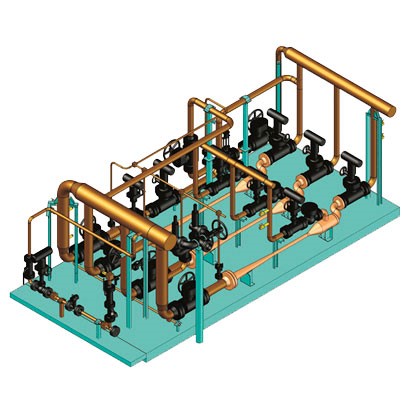

	Значение
Наименование показателей, единица измерения	трубопроводы входа высоконапорного газа	трубопроводы входа низконапорного газа	трубопроводы выхода до кранов ДУ150	трубопроводы выхода после кранов ДУ150
Производительность
- по газу, м/ч	от 90974 до 259188	от 2732 до 13826	от 97918 до 263664	от 97918 до 263664
- по конденсату, кг/ч	до 1793	-	от 9002 до 53843	от 9002 до 53843
- по метанолу насыщенному, кг/ч	от 29 до 239	-	от 65 до 354	от 65 до 354
Давление расчетное, МПа	14,5	3,2	14,5	9,0
Температура расчетная, °С	50	50	50	50
Среда	газ углеводородный, конденсат углеводородный, насыщенный метанол	газ углеводородный, конденсат углеводородный, насыщенный метанол	газ углеводородный, конденсат углеводородный, насыщенный метанол	газ углеводородный, конденсат углеводородный, насыщенный метанол
