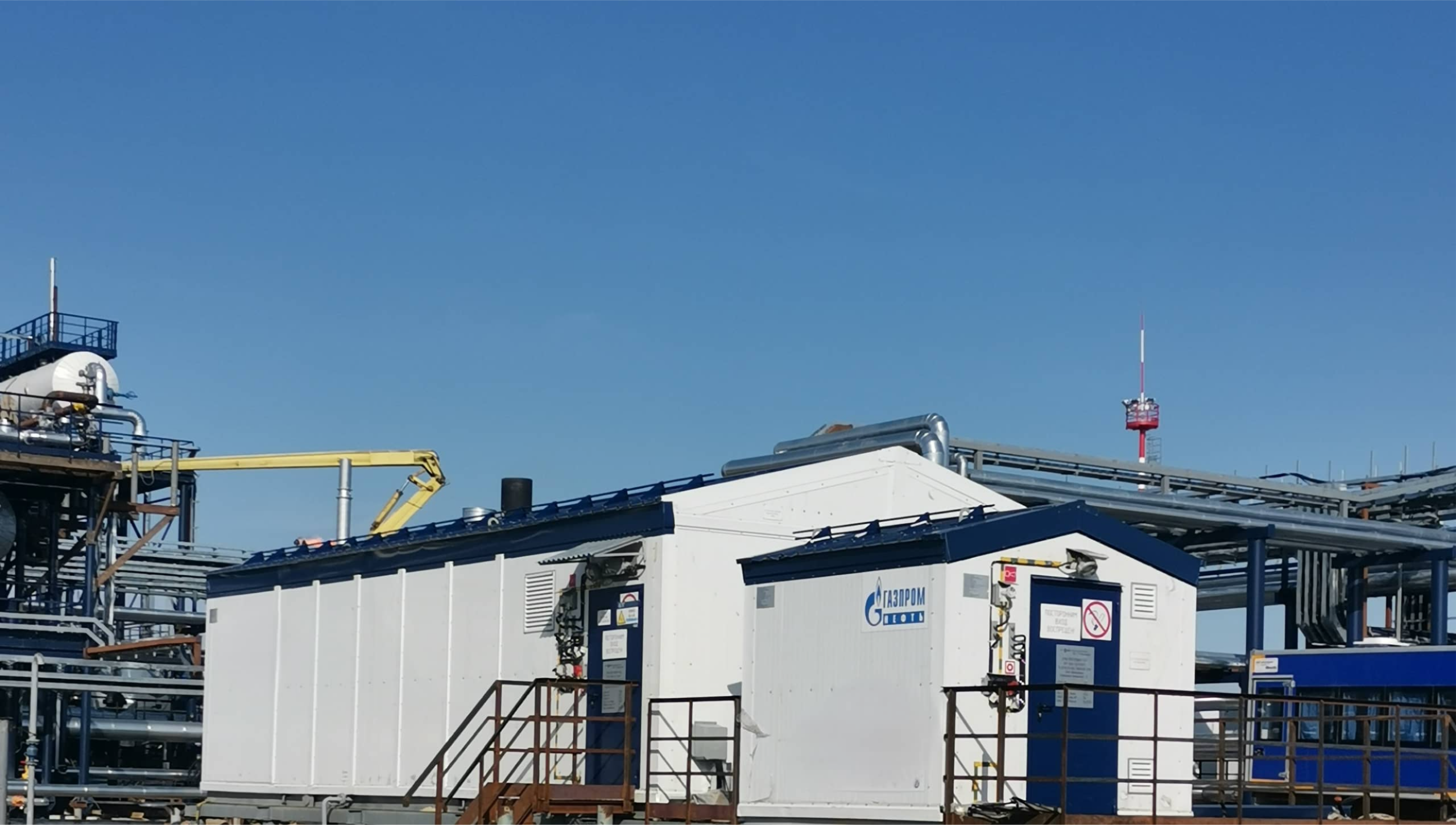

Установка предварительного сброса воды (УПСВ)
Назначение
Установки предварительного сброса воды предназначены для снижения обводненности нефти и частичной дегазации на стадии добычи скважинной продукции. Процесс заключается в сепарации нефтегазожидкостной смеси, разделении жидкостной смеси на нефть и воду, очистке воды для последующей ее подачи в систему поддержания пластового давления, подачи обезвоженной нефти в нефтесборный коллектор для транспортировки на УПН.
Особенности и преимущества
- Унифицированные блоки с возможностью переоборудования в другие типы аппаратов;
- Автоматизация системы, снижение потребности постоянного присутствия персонала
- Экологичность
- Компактность, сниженная металлоемкость
- Снижение сроков и стоимости СМР за счет блочного исполнения и максимальной производственной готовности
Состав
- входной сепаратор нефтегазовый
- нефтегазовый сепаратор со сбросом воды или ТФС
- система подготовки воды (отстойники воды и/или мультициклонные аппараты)
- системы нагрева
- насосная станция перекачки нефти, воды
- системы дозирования реагента
- узлы учета нефти, воды и газа
- факельная установка
- дренажные системы
- ЗРА и КИП
- система управления технологическим процессом
Скачать опросный лист
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Рабочая среда | - | Нефть сырая (продукция скважин), водонефтяная эмульсия, попутный нефтяной газ, нефть, метанол, реагенты (деэмульгаторы, ингибиторы и т.п.) в соответствии с ОЛ или ТТ заказчика |
| Содержание сероводорода | - | - не содержащие сероводород, либо содержащие сероводород и парциальное давление сероводорода при этом не превышает 0,0003 МПа; - содержащие сероводород и парциальное давление сероводорода - более 0,0003 МПа (вызывающее коррозионное растрескивание). Изготовление оборудования в данном случае осуществляется с учетом требований СТО 00220575.063-2005 в зависимости от категории сосудов и блоков технологических. Категория указывается в ОЛ или ТТ заказчика |
| Производительность | | В соответствии с требованиями Заказчика |
| Рабочее давление | МПа | 2,0…6,3 |
| Температура рабочая среды | °С | +5 … +70 |
| Обводненность нефти | | |
| - на входе | % об. | 50…98 |
| - на выходе | % об. | 5….10 |
| Содержание нефтепродуктов в подготовленной воде, не более | мг/л | 5/30/50 Качество подготовки определяется требованиями заказчика |
| Массовая доля механических примесей в подготовленной воде, не более | мг/л | 5/30/50 Качество подготовки определяется требованиями заказчика |
| Материальное исполнение | - | Сталь углеродистая, легированная или нержавеющая в зависимости от рабочей среды и условий эксплуатации |
| Климатическое исполнение по ГОСТ 15150 | | |
| - для макроклиматических районов с умеренным климатом | - | У |
| - для макроклиматических районов с холодным климатом | - | УХЛ/ХЛ |
| Категория размещения по ГОСТ 15150 | - | 1 |
