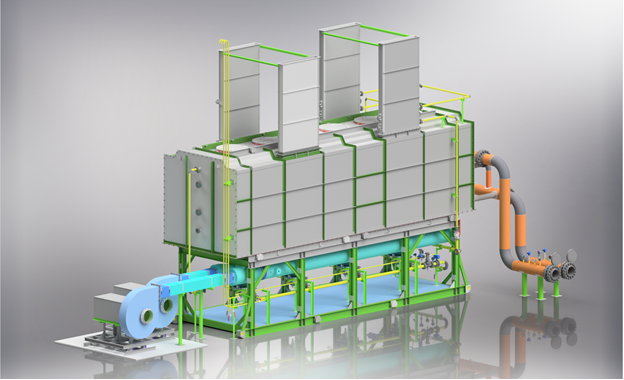

Печь трубчатая блочная (ПТБ)
Назначение
Печи типа ПТБ предназначены для нагрева нефти, нефтяных эмульсий, нефтепродуктов, и других технологических продуктов при их промысловой подготовке и транспортировке по трубопроводам. Нагрев рабочей среды осуществляется прямым способом.
Особенности и преимущества
- Возможность оперативного монтажа, сокращение сроков СМР за счет блочно-модульного исполнения
- Обеспечение безопасности процесса
- Полное соответствие экологическим требованиям
- Высокий КПД
Состав
Точный состав оборудования определяется на основании требований Заказчика. В общем случае ПТБ включает следующие блоки:
- теплообменную камеру;
- блок основания печи с горелочными устройствами;
- дымовые трубы;
- площадки обслуживания;
- блок подготовки и редуцирования давления топлива или ГРПШ;
- блок вентагрегата;
- систему автоматизации;
- кабельные силовые проводки, вспомогательное оборудование и коммуникации
Скачать опросный лист
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Нагреваемая среда | | нефть, нефтяная эмульсия и другие технологические продукты |
| Категория рабочих сред | | легковоспламеняющаяся, взрывопожароопасная |
| Категория и группа взрывоопасной смеси по ГОСТ 31610.20-1 | | IIA-T3 |
| Обводненность | % | от 0 до 90 |
| Производительность по нагреваемому продукту | т/час | от 125 до 500 |
| Тепловая мощность | МВт | до 13,9 |
| Давление в змеевике | | |
| - рабочее | МПа | до 6,3 |
| - расчетное | МПа | до 6,3 |
| - пробное | МПа | до 8,8 |
| Температура | | |
| - нагреваемого продукта на входе в печь | ºС | + 5 |
| - нагреваемого продукта на выходе из печи, не более | ºС | + 90* |
| - расчетная стенки труб змеевика | ºС | 250 |
| Топливо | | природный или попутный нефтяной газ, осушенный и очищенный с содержанием сероводорода не более 0,002% масс. |
| Давление топливного газа | | |
| - на входе в ГРПШ | МПа | до 0,5 |
| - перед камерой сгорания | МПа | до 0,05 |
| - перед запальной горелкой | МПа | до 0,18 |
| Расход топливного газа | нм3/ч | до 1600 |
| Расход газа запальными горелками | нм3/ч | до 14 |
| Количество камер сгорания | шт. | 4 |
| Расход газа запальными горелками | нм3/ч | до 14 |
| Давление воздуха в камере сгорания печи | Па | до 3000 |
* - в зависимости от расхода, обводненности нефти и физико-химических свойств нагреваемого продукта
