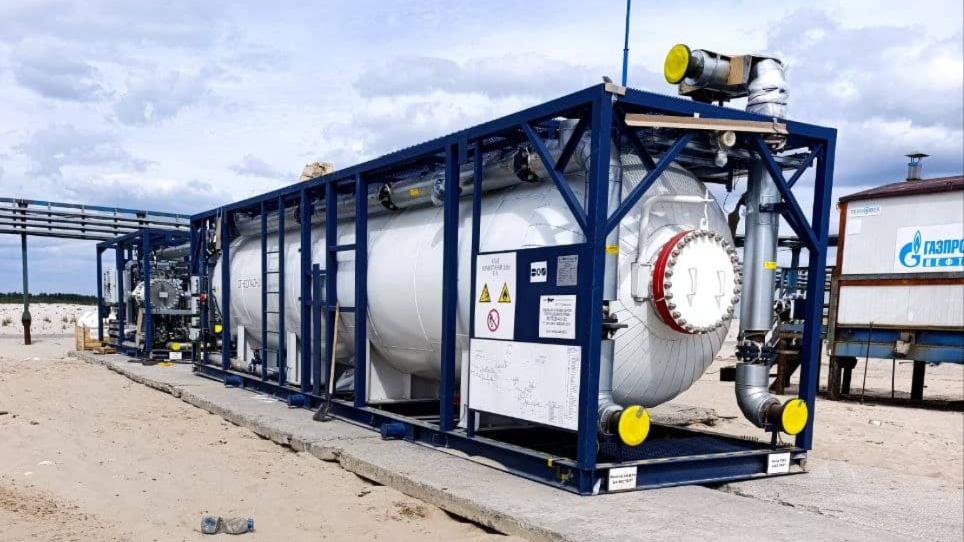

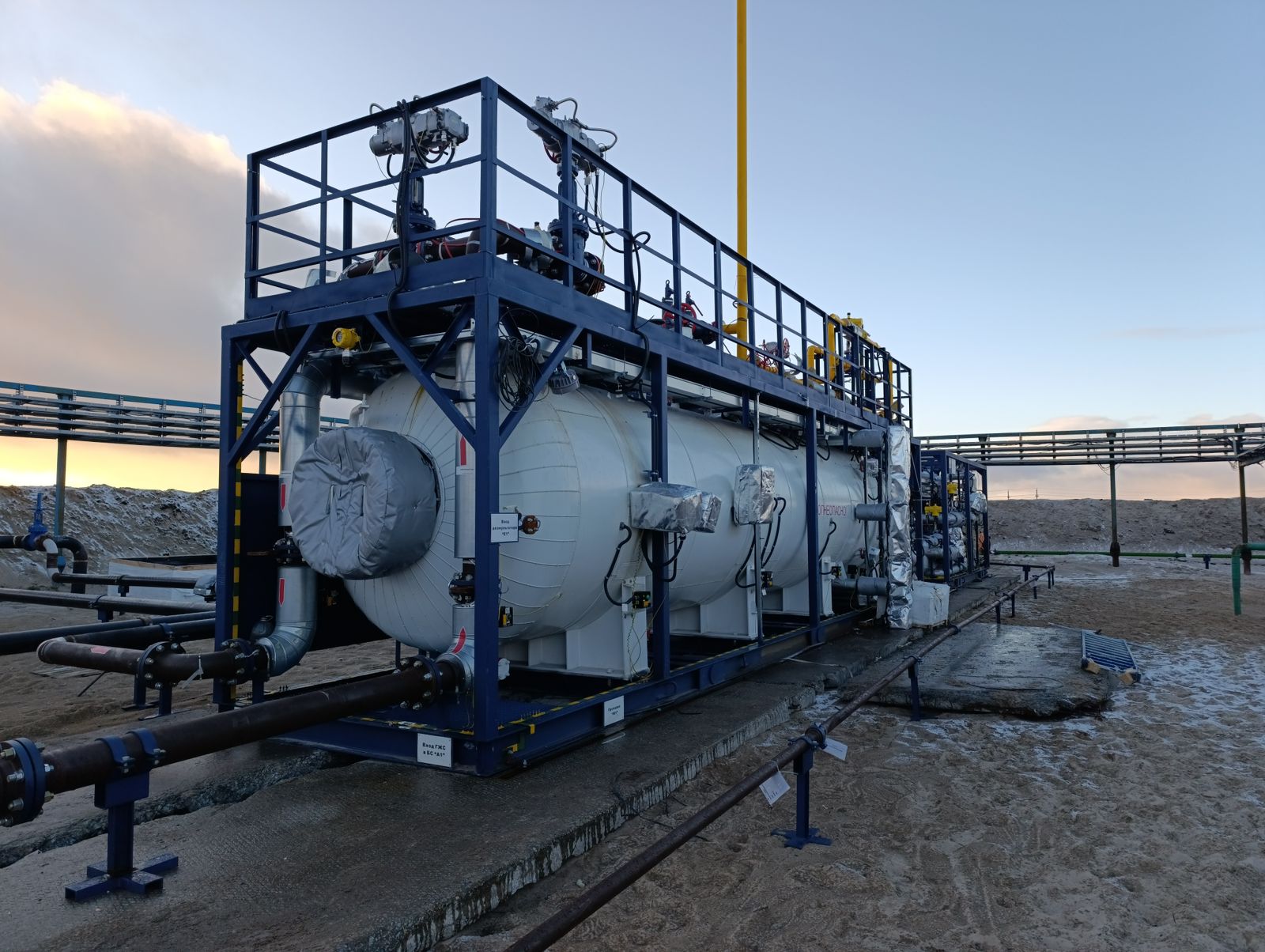

Мобильная установка сброса попутно-добываемой воды (МУПСВ)
Назначение
Мобильные установки сброса попутно-добываемой воды МУПСВ предназначены для сепарации нефтегазожидкостной смеси (скважинной продукции), разделение жидкостной смеси на нефть и воду, снижение обводненности нефти.
Особенности и преимущества
- Сокращение времени на производство и запуск в эксплуатацию;
- Снижение капитальных затрат за счет отказа от строительства;
- Отсутствие необходимости в создании фундамента или свайного поля;
- Возможна модернизация установки и применение отдельного оборудования на других объектах при необходимости;
- Масштабируемость производства за счет добавления новых блоков;
- Сниженная металлоемкость за счет внедрения эффективных внутренних устройств;
- Аппараты, используемые в составе установок предварительного сброса воды для оптимизации процессов подготовки нефти и очистки воды, снабжаются специальными внутренними устройствами;
- Транспортные габариты блоков;
- Взаимозаменяемость отдельных аппаратов.
Состав
В зависимости от различных заданных рабочих условий в состав МУПСВ могут входить следующие основные блоки:
- трехфазные сепараторы для разделения газожидкостной смеси;
- блок дозирования реагента;
- блок мобильного подогревателя с промежуточным теплоносителем;
- блок входных сепараторов С-1;
- блок газовых сепараторов;
- блок отстойников воды;
- блок буферных емкостей нефти;
- блок учета нефти ;
- система измерения количества газа (СИКГ);
- система измерения количества воды (СИКВ);
- блоки насосных агрегатов пластовой воды, нефти;
- блок факельного хозяйства (горизонтальная факельная установка для утилизации пластовой воды и попутного нефтяного газа (ГФУ);
- дренажная емкость;
- операторная, блок местной автоматики;
- мобильные площадки обслуживания, трубопроводная обвязка
Скачать опросный лист
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Рабочая среда | - | Нефть сырая (продукция скважин), водонефтяная эмульсия, попутный нефтяной газ, нефть, метанол, реагенты (деэмульгаторы, ингибиторы и т.п.) в соответствии с ОЛ или ТТ заказчика |
| Содержание сероводорода | - | - не содержащие сероводород, либо содержащие сероводород и парциальное давление сероводорода при этом не превышает 0,0003 МПа; - содержащие сероводород и парциальное давление сероводорода - более 0,0003 МПа (вызывающее коррозионное растрескивание). Изготовление оборудования в данном случае осуществляется с учетом требований СТО 00220575.063-2005 в зависимости от категории сосудов и блоков технологических. Категория указывается в ОЛ или ТТ заказчика |
| Производительность | | |
| - по жидкости | тонн/сут | до 15 000 |
| - по нефти | тонн/сут | до 12 000 |
| - по газу | нм3/сут | до 4 500 000 |
| Рабочее давление | МПа | до 6,3 |
| Температура рабочая среды | °С | +5 … +70 |
| Обводненность нефти | | |
| - на входе | % об. | 50 ... 98 |
| - на выходе | % об. | до 10 |
| Содержание нефтепродуктов в подготовленной воде, не более | мг/л | 5 / 30 / 50 Качество подготовки определяется требованиями заказчика |
| Массовая доля механических примесей | мг/л | 5 / 30 / 50 Качество подготовки определяется требованиями заказчика |
| Климатическое исполнение по ГОСТ 15150 | | |
| - для макроклиматических районов с умеренным климатом | - | У |
| - для макроклиматических районов с холодным климатом | - | УХЛ/ХЛ |
