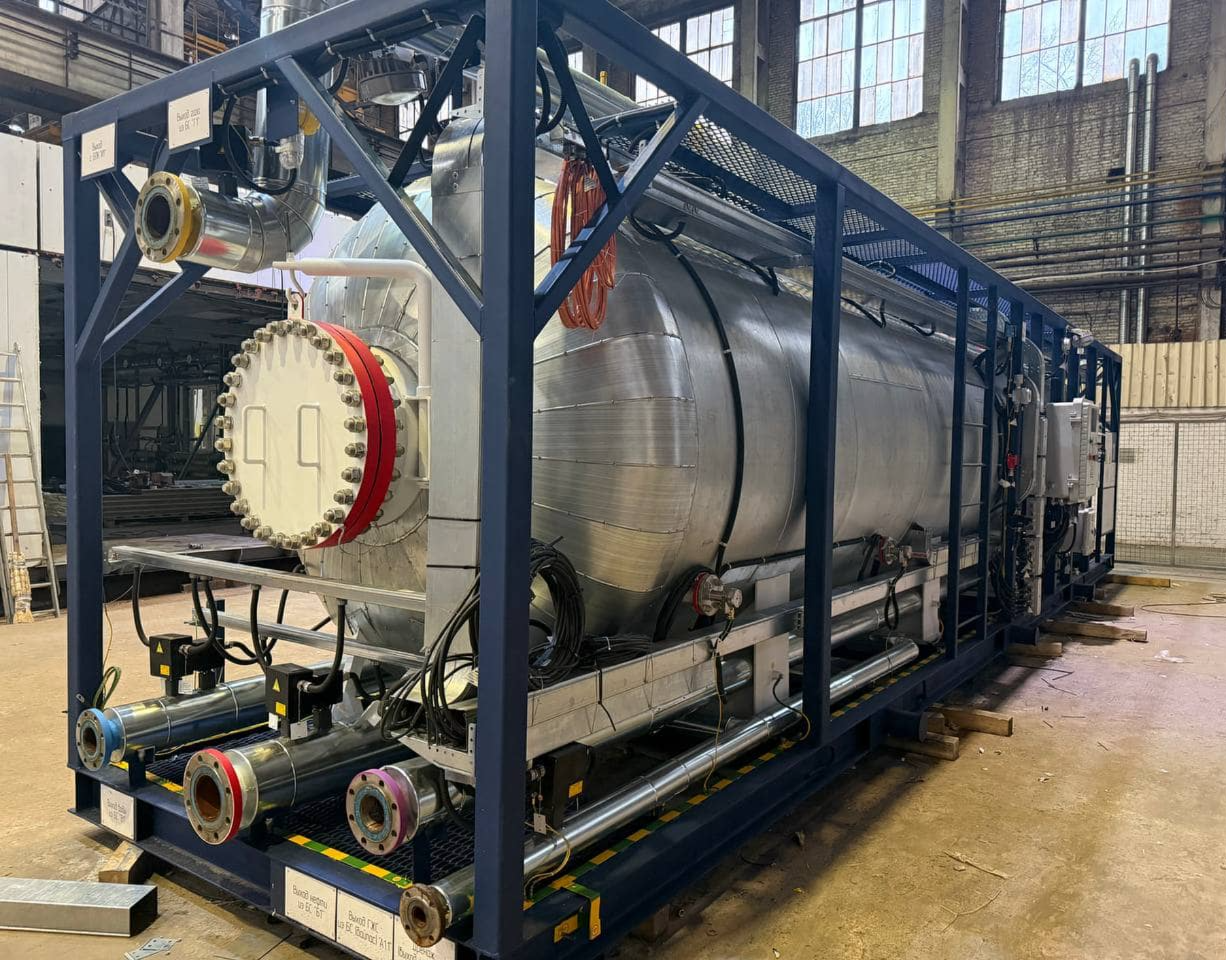

Мобильная установка подготовки нефти (МУПН)
Назначение
Мобильная установка подготовки нефти (МУПН) представляет собой комплекс оборудования, предназначенный для подготовки нефти до требований ГОСТ Р 51858-2002 «Нефть. Общие технические условия».
МУПН предназначена для:
  • разделения продукции скважин на нефть, газ, пластовую воду (с доведением до требуемых параметров по содержанию твердых частиц, нефтепродуктов);
  • коммерческого учета обезвоженной нефти;
  • исследования и освоения нефтегазоконденсатных, газоконденсатных, нефтяных скважин, в которых присутствуют ограничения по подсоединению к трубопроводу Заказчика, либо не предусмотрена система сбора нефти;
  • сбора нефти с целью её дальнейшей транспортировки автотранспортом либо откачки в нефтепровод Заказчика.
Особенности и преимущества
  • сокращение времени на проектирование, производство и запуск в эксплуатацию;
  • снижение капитальных затрат за счет отказа от строительства;
  • отсутствие необходимости в создании фундамента или свайного поля;
  • возможна модернизация установки и применение отдельного оборудования на других объектах ;
  • масштабируемость производства за счет добавления новых блоков;
  • эффективные внутренние устройства позволяют уменьшить металлоемкость оборудования.
Image title
Состав
Блоки МУПН поставляются максимальной заводской готовности.  Габариты блоков позволяют транспортировать их любым видом транспорта.
МУПН состоит из следующих основных блоков (комплектация может быть изменена по требованию Заказчика):
  • блок входной гребенки;
  • нефтегазовые сепараторы входной ступени сепарации;
  • газовый сепаратор;
  • нефтегазовые сепараторы со сбросом воды;
  • блок отстойников для подготовки нефти;
  • блок подогревателя водонефтяной эмульсии;
  • блоки насосных агрегатов пластовой воды, нефти;
  • горизонтальная факельная установка для утилизации пластовой воды и попутного нефтяного газа (ГФУ);
  • блок подготовки и распределения топливного газа в комплекте с блоком учета газа (БПТГ)
  • автоматизированная система налива нефти в автоцистерны (АСН);
  • блок учета нефти;
  • система измерения количества воды (СИКВ);
  • дренажная емкость;
  • шкаф азотной рампы;
  • блоки РУ, КТП;
  • комплект предохранительной, отсечной арматуры;
  • мобильные площадки обслуживания, трубопроводная обвязка;
  • операторная, блоки автоматики.

Скачать опросный лист

Технические характеристики
Параметр
Ед. изм.
Значение
Производительность


    - по жидкости
тонн/сут
до 12 000
    - по нефти
тонн/сут
до 8 000
    - по газу
нм3/сут
до 3 000 000
Рабочая среда

Нефть сырая (продукция скважин), водонефтяная эмульсия, попутный нефтяной газ, нефть, метанол, реагенты (деэмульгаторы, ингибиторы и т.п.) в соответствии с ОЛ или ТТ заказчика
Давление на входе
МПа
до 6,3
Температура рабочая среды
°С
от +5
 Обводненность нефти


  - на входе
% об.
не ограничена
   - на выходе
% об.
до 0,5
Массовая доля механических примесей в подготовленной нефти, не более
%
0,05
Содержание сероводорода

- не содержащие сероводород, либо содержащие сероводород и парциальное давление сероводорода при этом не превышает 0,0003 МПа;
- содержащие сероводород и парциальное давление сероводорода
- более 0,0003 МПа (вызывающее коррозионное растрескивание). Изготовление оборудования в данном случае осуществляется с учетом требований СТО 00220575.063-2005 в зависимости от категории сосудов и блоков технологических. Категория указывается в ОЛ или ТТ заказчика
Климатическое исполнение по ГОСТ 15150


  - для макроклиматических районов с умеренным климатом

У
  - для макроклиматических районов с холодным климатом

УХЛ/ХЛ
Категория размещения по ГОСТ 15150

1
