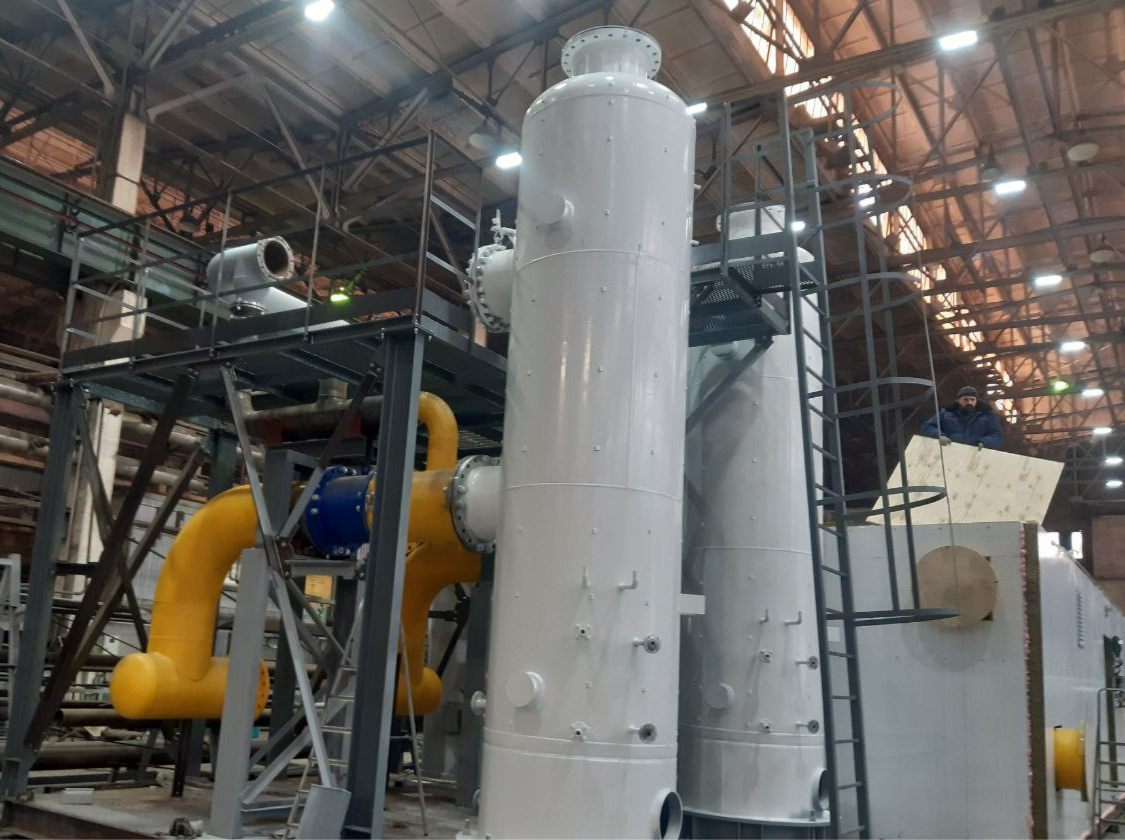

Мобильная установка подготовки газа (МУПГ)
Назначение
Установки предназначены для подготовки природного и попутного газа до требуемого качества в полевых условиях на газовых месторождениях (для транспортировки или использования для собственных нужд).
Основные функции МУПГ:
Основные функции МУПГ:
- обеспечение соответствия требованиям транспортировки и использования - подготовка газа для подачи в магистральные сети, промышленные установки или потребителей;
- очистка газа от капельной жидкости и механических примесей;
- редуцирование газа высокого давления;
- измерение расхода газа;
- дистанционная выдача сигналов оператору о состоянии режима работы установки.
Особенности и преимущества
- Сокращение времени на монтаж и запуск.
- Мобильность и транспортные габариты;
- Поставка в полной заводского готовности;
- Высокая степень автоматизации и контроля процессов, дистанционное управление;
- Снижение капитальных затрат за счет отказа от строительства;
- Возможна модернизация установки и применение отдельного оборудования на других объектах;
- Масштабируемость производства за счет добавления новых блоков.
Состав
Блоки МУПГ поставляются максимальной заводской готовности. Габариты блоков позволяют транспортировать их любым видом транспорта.
МУПГ состоит из следующих основных блоков (комплектация может быть изменена по требованию Заказчика):
МУПГ состоит из следующих основных блоков (комплектация может быть изменена по требованию Заказчика):
- блок очистки (фильтры газа);
- блок входной сепарации газа;
- узел редуцирования газа;
- блок сепарации газа;
- блоки РУ, КТП;
- комплект предохранительной, отсечной арматуры;
- мобильные площадки обслуживания, трубопроводная обвязка;
- операторная, блоки автоматики.
Скачать опросный лист
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Рабочая среда | | Попутный или природный нефтяной газ, капельная жидкость (газовый конденсат, нефть, пластовая вода, метанол) в соответствии с ОЛ или ТТ заказчика |
| Содержание сероводорода | | - не содержащие сероводород, либо содержащие сероводород и парциальное давление сероводорода при этом не превышает 0,0003 МПа; - содержащие сероводород и парциальное давление сероводорода; - более 0,0003 МПа (вызывающее коррозионное растрескивание). Изготовление оборудования в данном случае осуществляется с учетом требований СТО 00220575.063-2005 в зависимости от категории сосудов и блоков технологических. Категория указывается в ОЛ или ТТ заказчика |
| Производительность | м3/час | до 1 000 |
| Давление газа на входе | МПа | 3,0 ... 10,0 |
| Давление газа на выходе | МПа | 0,5 ... 1,5 |
| Температура точки росы газа после подготовки (минимальная) по ГОСТ 34867-2022 | | |
| Температура рабочая среды | °С | от +5 |
| - по воде | °С | минус 20 |
| - по углеводородам | °С | минус 10 |
| - на выходе | % об. | до 0,5 |
| Климатическое исполнение по ГОСТ 15150 | | |
| - для макроклиматических районов с умеренным климатом | | У |
| - для макроклиматических районов с холодным климатом | | УХЛ/ХЛ |
| Категория размещения по ГОСТ 15150 | | 1 |
